Опоры ОСТ 34.10.ХХХ-93

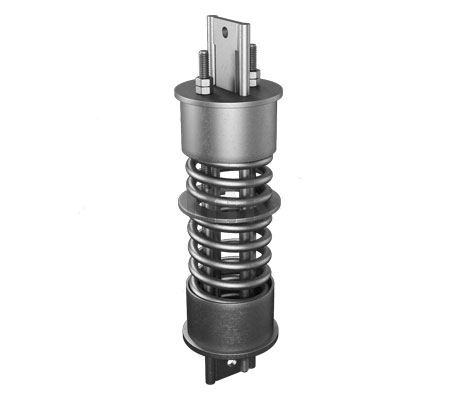

Блок ОСТ 34-10-744-93 пружинный сдвоенный

Бесплатный расчет стоимости партии за 50 минут!




Прикрепите заявку и свои реквизиты - и мы сразу сможем выставить Вам счет.
 Соответствие ГОСТ, ОСТ, СТП
 Срок изготовления от 1 дня
 Специальные цены и скидки на объемы
 Напрямую с завода без наценок

Таблица с ценами на Опоры ОСТ 34.10.ХХХ-93

Наименование Допускаемая нагрузка, кН Высота блока, мм Масса изделия, кг
на блок на пружину
01 ОСТ 34-10-744-93 4,41 1,26 650 13,5
02 ОСТ 34-10-744-93 4,41 2,73 650 15,4
03 ОСТ 34-10-744-93 14,71 5,24 750 28,6
04 ОСТ 34-10-744-93 14,71 8,00 750 31,6
05 ОСТ 34-10-744-93 23,53 11,67 850 45,3
06 ОСТ 34-10-744-93 23,53 16,34 850 49,0
07 ОСТ 34-10-744-93 33,34 19,66 900 58,1
08 ОСТ 34-10-744-93 33,34 26,34 950 83,9
09 ОСТ 34-10-744-93 47,10 32,60 1 100 114,0
10 ОСТ 34-10-744-93 47,10 40,00 1 100 122,6
11 ОСТ 34-10-744-93 53,93 48,60 1 200 149,7
12 ОСТ 34-10-744-93 66,60 58,45 1 200 173,8
13 ОСТ 34-10-744-93 4,41 1,25 800 15,7
14 ОСТ 34-10-744-93 4,41 2,73 800 18,1
15 ОСТ 34-10-744-93 14,71 5,24 900 33,5
16 ОСТ 34-10-744-93 14,71 8,00 900 37,1
17 ОСТ 34-10-744-93 23,53 11,67 1 000 52,8
18 ОСТ 34-10-744-93 23,53 16,34 1 000 57,5
19 ОСТ 34-10-744-93 33,34 19,66 1 100 73,5
20 ОСТ 34-10-744-93 33,34 26,34 1 100 97,6
21 ОСТ 34-10-744-93 47,10 32,60 1 350 138,3
22 ОСТ 34-10-744-93 47,10 40,00 1 350 149,0
23 ОСТ 34-10-744-93 53,93 48,60 1 400 178,0
24 ОСТ 34-10-744-93 66,60 58,45 1 400 205,0

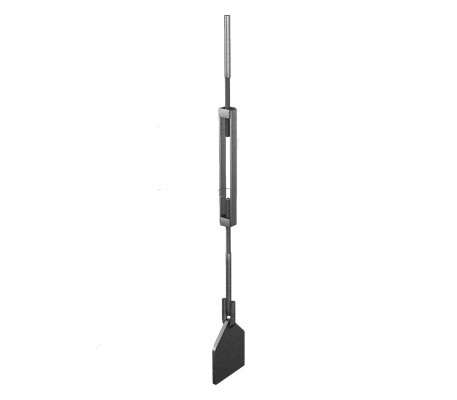

Наименование Допускаемая нагрузка, кН Высота изделия, мм Масса
изделия, кг
01 ОСТ 34-10-729-93 4,4 880 2
02 ОСТ 34-10-729-93 4,4 1 180 2
03 ОСТ 34-10-729-93 14,7 910 5
04 ОСТ 34-10-729-93 14,7 1 205 4
05 ОСТ 34-10-729-93 23,5 920 7
06 ОСТ 34-10-729-93 23,5 1 210 6
07 ОСТ 34-10-729-93 33,3 950 13
08 ОСТ 34-10-729-93 33,3 1 240 11
09 ОСТ 34-10-729-93 33,3 1 020 16
10 ОСТ 34-10-729-93 33,3 1 310 14
11 ОСТ 34-10-729-93 53,9 940 18
12 ОСТ 34-10-729-93 53,9 1 240 14
13 ОСТ 34-10-729-93 53,9 1 010 22
14 ОСТ 34-10-729-93 53,9 1 310 17
15 ОСТ 34-10-729-93 78,4 945 23
16 ОСТ 34-10-729-93 78,4 1 240 19
17 ОСТ 34-10-729-93 78,4 1 135 36
18 ОСТ 34-10-729-93 78,4 1 430 32
19 ОСТ 34-10-729-93 107,9 1 145 34
20 ОСТ 34-10-729-93 107,9 1 240 23
21 ОСТ 34-10-729-93 107,9 1 335 47
22 ОСТ 34-10-729-93 107,9 1 430 36
23 ОСТ 34-10-729-93 147,1 1 340 61
24 ОСТ 34-10-729-93 147,1 1 435 44
25 ОСТ 34-10-729-93 196,1 1 420 74
26 ОСТ 34-10-729-93 196,1 1 515 54

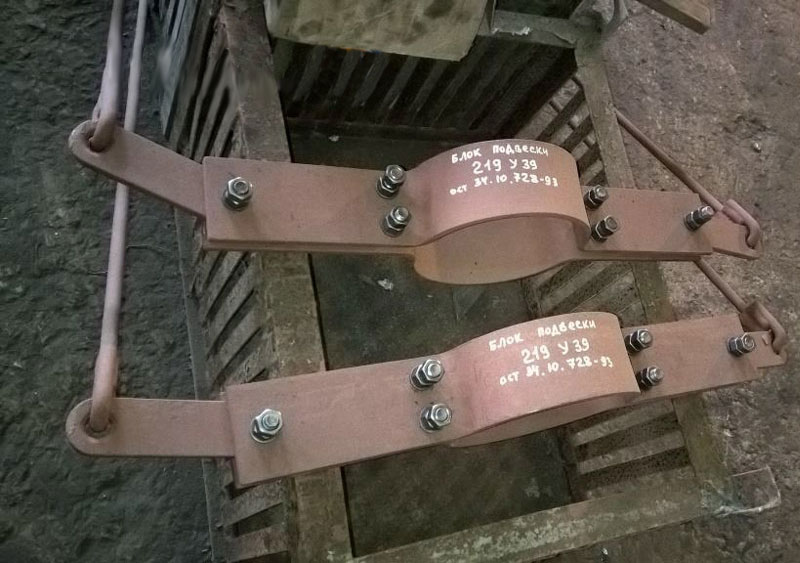

Наименование Допускаемая нагрузка, кН Диаметр Дн, мм Высота подвески, мм Масса блоков, кг
57У-01 ОСТ 34-10-728-93 0,9 57 725 6,2
57К-02 ОСТ 34-10-728-93 0,9 57 725 6,2
76У-03 ОСТ 34-10-728-93 1,5 76 725 6,3
76К-04 ОСТ 34-10-728-93 1,5 76 725 6,3
89У-05 ОСТ 34-10-728-93 2,0 89 725 6,7
89К-06 ОСТ 34-10-728-93 2,0 89 725 6,7
108У-07 ОСТ 34-10-728-93 2,8 108 725 8,4
108К-08 ОСТ 34-10-728-93 2,8 108 725 8,4
133У-09 ОСТ 34-10-728-93 3,8 133 725 8,9
133К-10 ОСТ 34-10-728-93 3,8 133 725 8,9
159У-11 ОСТ 34-10-728-93 5,4 159 735 17,1
159К-12 ОСТ 34-10-728-93 5,4 159 735 17,1
219У-13 ОСТ 34-10-728-93 11,7 219 735 23,2
219К-14 ОСТ 34-10-728-93 11,7 219 735 23,2
273У-15 ОСТ 34-10-728-93 18,1 273 735 24,6
273К-16 ОСТ 34-10-728-93 18,1 273 735 24,6
325У-17 ОСТ 34-10-728-93 23,5 325 735 33,3
325К-18 ОСТ 34-10-728-93 23,5 325 735 33,3
377У-19 ОСТ 34-10-728-93 28,4 377 735 36,8
377К-20 ОСТ 34-10-728-93 28,4 377 735 36,8
426У-21 ОСТ 34-10-728-93 33,3 426 750 52,4
426К-22 ОСТ 34-10-728-93 33,3 426 750 52,4
530У-23 ОСТ 34-10-728-93 46,1 530 750 56,4
530К-24 ОСТ 34-10-728-93 46,1 530 750 56,4
630У-25 ОСТ 34-10-728-93 46,1 630 750 61,1
630К-26 ОСТ 34-10-728-93 46,1 630 750 61,1
57У-27 ОСТ 34-10-728-93 0,9 57 1 025 4,2
57К-28 ОСТ 34-10-728-93 0,9 57 1 025 4,2
76У-29 ОСТ 34-10-728-93 1,5 76 1 025 4,3
76К-30 ОСТ 34-10-728-93 1,5 76 1 025 4,3
89У-31 ОСТ 34-10-728-93 2,0 89 1 025 4,7
89К-32 ОСТ 34-10-728-93 2,0 89 1 025 4,7
108У-33 ОСТ 34-10-728-93 2,8 108 1 025 6,4
108К-34 ОСТ 34-10-728-93 2,8 108 1 025 6,4
133У-35 ОСТ 34-10-728-93 3,8 133 1 025 6,9
133К-36 ОСТ 34-10-728-93 3,8 133 1 025 6,9
159У-37 ОСТ 34-10-728-93 5,4 159 1 030 16,1
159К-37 ОСТ 34-10-728-93 5,4 159 1 030 16,1
219У-39 ОСТ 34-10-728-93 11,7 219 1 030 21,2
219К-40 ОСТ 34-10-728-93 11,7 219 1 030 21,2
273У-41 ОСТ 34-10-728-93 18,1 273 1 030 22,6
273К-42 ОСТ 34-10-728-93 18,1 273 1 030 22,6
325У-43 ОСТ 34-10-728-93 23,5 325 1 030 31,3
325К-44 ОСТ 34-10-728-93 23,5 325 1 030 31,3
377У-45 ОСТ 34-10-728-93 28,4 377 1 030 34,7
377К-46 ОСТ 34-10-728-93 28,4 377 1 030 34,7
426У-47 ОСТ 34-10-728-93 33,3 426 1 040 53,5
426К-48 ОСТ 34-10-728-93 33,3 426 1 040 53,5
530У-49 ОСТ 34-10-728-93 46,1 530 1 040 54,5
530К-50 ОСТ 34-10-728-93 46,1 530 1 040 54,5
630У-51 ОСТ 34-10-728-93 46,1 630 1 040 59,1
630К-52 ОСТ 34-10-728-93 46,1 630 1 040 59,1

Наименование Допускаемая нагрузка, кН Диаметр Дн, мм Высота подвески, мм Масса блоков, кг
57У-01 ОСТ 34-10-727-93 0,9 57 725 7
57К-02 ОСТ 34-10-727-93 0,9 57 725 7
76У-03 ОСТ 34-10-727-93 1,5 76 725 7
76К-04 ОСТ 34-10-727-93 1,5 76 725 7
89У-05 ОСТ 34-10-727-93 2,0 89 725 7
89К-06 ОСТ 34-10-727-93 2,0 89 725 7
108У-07 ОСТ 34-10-727-93 2,9 108 725 7
108К-08 ОСТ 34-10-727-93 2,9 108 725 7
133У-09 ОСТ 34-10-727-93 3,8 133 725 7
133К-10 ОСТ 34-10-727-93 3,8 133 725 7
159У-11 ОСТ 34-10-727-93 5,4 159 725 7
159К-12 ОСТ 34-10-727-93 5,4 159 725 7
219У-13 ОСТ 34-10-727-93 11,7 219 735 16
219К-14 ОСТ 34-10-727-93 11,7 219 735 16
273У-15 ОСТ 34-10-727-93 18,1 273 735 15
273К-16 ОСТ 34-10-727-93 18,1 273 735 15
325У-17 ОСТ 34-10-727-93 23,5 325 735 18
325К-18 ОСТ 34-10-727-93 23,5 325 735 18
377У-19 ОСТ 34-10-727-93 28,4 377 735 30
377К-20 ОСТ 34-10-727-93 28,4 377 735 30
426У-21 ОСТ 34-10-727-93 33,3 426 750 30
426К-22 ОСТ 34-10-727-93 33,3 426 750 30
478У-23 ОСТ 34-10-727-93 33,3 478 750 34
478У-24 ОСТ 34-10-727-93 33,3 478 750 34
530У-25 ОСТ 34-10-727-93 46,1 530 750 42
530К-26 ОСТ 34-10-727-93 46,1 530 750 42
630У-27 ОСТ 34-10-727-93 47,1 630 750 42
630К-28 ОСТ 34-10-727-93 47,1 630 750 42
57У-29 ОСТ 34-10-727-93 0,9 57 1 025 5
57К-30 ОСТ 34-10-727-93 0,9 57 1 025 5
76У-31 ОСТ 34-10-727-93 1,5 76 1 025 5
76К-32 ОСТ 34-10-727-93 1,5 76 1 025 5
89У-33 ОСТ 34-10-727-93 2,0 89 1 025 5
89К-34 ОСТ 34-10-727-93 2,0 89 1 025 5
108У-35 ОСТ 34-10-727-93 2,9 108 1 025 5
108К-36 ОСТ 34-10-727-93 2,9 108 1 025 5
133У-37 ОСТ 34-10-727-93 3,8 133 1 025 5
133К-38 ОСТ 34-10-727-93 3,8 133 1 025 5
159У-39 ОСТ 34-10-727-93 5,4 159 1 025 6
159К-40 ОСТ 34-10-727-93 5,4 159 1 025 6
219У-41 ОСТ 34-10-727-93 11,7 219 1 030 15
219К-42 ОСТ 34-10-727-93 11,7 219 1 030 15
273У-43 ОСТ 34-10-727-93 18,1 273 1 030 14
273К-44 ОСТ 34-10-727-93 18,1 273 1 030 14
325У-45 ОСТ 34-10-727-93 23,5 325 1 030 14
325К-46 ОСТ 34-10-727-93 23,5 325 1 030 14
377У-47 ОСТ 34-10-727-93 28,4 377 1 030 17
377К-48 ОСТ 34-10-727-93 28,4 377 1 030 17
426У-49 ОСТ 34-10-727-93 33,3 426 1 040 28
426К-50 ОСТ 34-10-727-93 33,3 426 1 040 28
478У-51 ОСТ 34-10-727-93 33,3 478 1 040 28
478К-52 ОСТ 34-10-727-93 33,3 478 1 040 28
530У-53 ОСТ 34-10-727-93 46,1 530 1 040 32
530К-54 ОСТ 34-10-727-93 46,1 530 1 040 32
630У-55 ОСТ 34-10-727-93 47,1 630 1 040 40
630К-56 ОСТ 34-10-727-93 47,1 630 1 040 40
Наименование Допускаемая нагрузка, кН Диаметр Дн, мм Высота опорной балки, мм Масса блоков, кг
Исполнение 1
57У-01 ОСТ 34-10-726-93 0,9 57 80 11,8
57К-02 ОСТ 34-10-726-93 0,9 57 80 11,8
76У-03 ОСТ 34-10-726-93 1,5 76 80 12,1
76К-04 ОСТ 34-10-726-93 1,5 76 80 12,1
89У-05 ОСТ 34-10-726-93 2,0 89 80 12,3
89К-06 ОСТ 34-10-726-93 2,0 89 80 12,3
108У-07 ОСТ 34-10-726-93 2,9 108 80 13,4
108К-08 ОСТ 34-10-726-93 2,9 108 80 13,4
133У-09 ОСТ 34-10-726-93 3,8 133 80 14,0
133К-10 ОСТ 34-10-726-93 3,8 133 80 14,0
159У-11 ОСТ 34-10-726-93 5,4 159 80 14,5
159К-12 ОСТ 34-10-726-93 5,4 159 80 14,5
219У-13 ОСТ 34-10-726-93 11,7 219 100 24,0
219К-14 ОСТ 34-10-726-93 11,7 219 100 25,0
273У-15 ОСТ 34-10-726-93 18,1 273 100 27,0
273К-16 ОСТ 34-10-726-93 18,1 273 100 28,0
325У-17 ОСТ 34-10-726-93 23,5 325 120 39,0
325К-18 ОСТ 34-10-726-93 23,5 325 120 41,0
377У-19 ОСТ 34-10-726-93 28,4 377 120 41,0
377К-20 ОСТ 34-10-726-93 28,4 377 120 43,0
426У-21 ОСТ 34-10-726-93 33,3 426 120 59,0
426К-22 ОСТ 34-10-726-93 33,3 426 120 63,0
478У-23 ОСТ 34-10-726-93 33,3 478 160 73,0
478У-24 ОСТ 34-10-726-93 33,3 478 160 77,0
530У-25 ОСТ 34-10-726-93 46,1 530 200 87,0
530К-26 ОСТ 34-10-726-93 46,1 530 200 92,0
630У-27 ОСТ 34-10-726-93 66,7 630 200 110,0
630К-28 ОСТ 34-10-726-93 66,7 630 200 114,0
720У-29 ОСТ 34-10-726-93 80,4 720 200 134,0
720К-30 ОСТ 34-10-726-93 80,4 720 200 141,0
820У-31 ОСТ 34-10-726-93 98,1 820 200 143,0
820К-32 ОСТ 34-10-726-93 98,1 820 200 151,00
920У-33 ОСТ 34-10-726-93 112,8 920 240 144,0
920К-34 ОСТ 34-10-726-93 112,8 920 240 203,0
1020У-35 ОСТ 34-10-726-93 147,1 1020 300 232,0
1020К-36 ОСТ 34-10-726-93 147,1 1020 300 242,0
1220У-37 ОСТ 34-10-726-93 196,2 1220 300 303,0
1220К-38 ОСТ 34-10-726-93 196,2 1220 300 318,0
1420У-39 ОСТ 34-10-726-93 196,2 1420 300 328,0
1420К-40 ОСТ 34-10-726-93 196,2 1420 300 345,0
1620У-41 ОСТ 34-10-726-93 196,2 1620 300 414,0
1620К-42 ОСТ 34-10-726-93 196,2 1620 300 434,0
Исполнение 2
57У-43 ОСТ 34-10-726-93 0,9 57 80 11,5
57К-44 ОСТ 34-10-726-93 0,9 57 80 11,5
76У-45 ОСТ 34-10-726-93 1,5 76 80 11,7
76К-46 ОСТ 34-10-726-93 1,5 76 80 11,7
89У-47 ОСТ 34-10-726-93 2,0 89 80 11,7
89К-48 ОСТ 34-10-726-93 2,0 89 80 11,7
108У-49 ОСТ 34-10-726-93 2,9 108 80 12,5
108К-50 ОСТ 34-10-726-93 2,9 108 80 12,5
133У-51 ОСТ 34-10-726-93 3,8 133 80 12,4
133К-52 ОСТ 34-10-726-93 3,8 133 80 12,4
159У-53 ОСТ 34-10-726-93 5,4 159 80 12,8
159К-54 ОСТ 34-10-726-93 5,4 159 80 12,8
219У-55 ОСТ 34-10-726-93 11,7 219 100 20,2
219К-56 ОСТ 34-10-726-93 11,7 219 100 20,3
273У-57 ОСТ 34-10-726-93 18,1 273 100 22,1
273К-58 ОСТ 34-10-726-93 18,1 273 100 22,2
325У-59 ОСТ 34-10-726-93 23,5 325 120 32,9
325К-60 ОСТ 34-10-726-93 23,5 325 120 32,9
377У-61 ОСТ 34-10-726-93 28,4 377 120 38,7
377К-62 ОСТ 34-10-726-93 28,4 377 120 38,7
426У-63 ОСТ 34-10-726-93 33,3 426 120 44,0
426К-64 ОСТ 34-10-726-93 33,3 426 120 44,0
478У-65 ОСТ 34-10-726-93 33,3 478 160 56,3
478У-66 ОСТ 34-10-726-93 33,3 478 160 56,3
530У-67 ОСТ 34-10-726-93 46,1 530 200 69,7
530К-68 ОСТ 34-10-726-93 46,1 530 200 69,7
630У-69 ОСТ 34-10-726-93 66,7 630 200 80,5
630К-70 ОСТ 34-10-726-93 66,7 630 200 80,5
720У-71 ОСТ 34-10-726-93 80,4 720 200 101,3
720К-72 ОСТ 34-10-726-93 80,4 720 200 101,3
820У-73 ОСТ 34-10-726-93 98,1 820 200 102,8
820К-74 ОСТ 34-10-726-93 98,1 820 200 102,8
920У-75 ОСТ 34-10-726-93 112,8 920 240 148,0
920К-76 ОСТ 34-10-726-93 112,8 920 240 148,0
1020У-77 ОСТ 34-10-726-93 147,1 1020 300 208,1
1020К-78 ОСТ 34-10-726-93 147,1 1020 300 208,1
1220У-79 ОСТ 34-10-726-93 196,2 1220 300 218,4
1220К-80 ОСТ 34-10-726-93 196,2 1220 300 218,4
1420У-81 ОСТ 34-10-726-93 196,2 1420 300 225,7
1420К-82 ОСТ 34-10-726-93 196,2 1420 300 225,7
1620У-83 ОСТ 34-10-726-93 196,2 1620 300 269,0
1620К-84 ОСТ 34-10-726-93 196,2 1620 300 269,0
Исполнение 3
89У-85 ОСТ 34-10-726-93 2,0 89 80 11,4
89К-86 ОСТ 34-10-726-93 2,0 89 80 11,7
108У-87 ОСТ 34-10-726-93 2,9 108 80 11,4
108К-88 ОСТ 34-10-726-93 2,9 108 80 11,8
133У-89 ОСТ 34-10-726-93 3,8 133 80 11,5
133К-90 ОСТ 34-10-726-93 3,8 133 80 11,9
159У-91 ОСТ 34-10-726-93 5,4 159 80 11,5
159К-92 ОСТ 34-10-726-93 5,4 159 80 12,0
219У-93 ОСТ 34-10-726-93 11,7 219 100 15,9
219К-94 ОСТ 34-10-726-93 11,7 219 100 17,6
273У-95 ОСТ 34-10-726-93 18,1 273 100 18,5
273К-96 ОСТ 34-10-726-93 18,1 273 100 20,8
325У-97 ОСТ 34-10-726-93 23,5 325 120 24,0
325К-98 ОСТ 34-10-726-93 23,5 325 120 27,4
377У-99 ОСТ 34-10-726-93 28,4 377 120 25,2
377К-100 ОСТ 34-10-726-93 28,4 377 120 28,7
426У-101 ОСТ 34-10-726-93 33,3 426 120 25,2
426К-102 ОСТ 34-10-726-93 33,3 426 120 33,7
478У-103 ОСТ 34-10-726-93 33,3 478 160 39,4
478У-104 ОСТ 34-10-726-93 33,3 478 160 47,1
530У-105 ОСТ 34-10-726-93 46,1 530 200 53,1
530К-106 ОСТ 34-10-726-93 46,1 530 200 60,5
630У-107 ОСТ 34-10-726-93 66,7 630 200 58,9
630К-108 ОСТ 34-10-726-93 66,7 630 200 68,8
720У-109 ОСТ 34-10-726-93 80,4 720 200 62,5
720К-110 ОСТ 34-10-726-93 80,4 720 200 80,1
820У-111 ОСТ 34-10-726-93 98,1 820 200 80,2
820К-112 ОСТ 34-10-726-93 98,1 820 200 96,7
920У-113 ОСТ 34-10-726-93 112,8 920 240 104,7
920К-114 ОСТ 34-10-726-93 112,8 920 240 128,7
1020У-115 ОСТ 34-10-726-93 147,1 1020 300 140,0
1020К-116 ОСТ 34-10-726-93 147,1 1020 300 162,0
1220У-117 ОСТ 34-10-726-93 196,2 1220 300 166,2
1220К-118 ОСТ 34-10-726-93 196,2 1220 300 199,4
1420У-119 ОСТ 34-10-726-93 196,2 1420 300 180,1
1420К-120 ОСТ 34-10-726-93 196,2 1420 300 212,4
1620У-121 ОСТ 34-10-726-93 196,2 1620 300 195,1
1620К-122 ОСТ 34-10-726-93 196,2 1620 300 238,3

Наименование блоков Допускаемая нагрузка, кН Диаметр Дн, мм Высота до цента хомута, мм Масса блоков, кг
Исполнение 1
57У-01 ОСТ 34-10-725-93 0,9 57 927 2
57К-02 ОСТ 34-10-725-93 0,9 57 927 2
76У-03 ОСТ 34-10-725-93 1,5 76 937 2
76К-04 ОСТ 34-10-725-93 1,5 76 937 2
89У-05 ОСТ 34-10-725-93 2,0 89 945 2
89К-06 ОСТ 34-10-725-93 2,0 89 945 2
108У-07 ОСТ 34-10-725-93 2,9 108 955 3
108К-08 ОСТ 34-10-725-93 2,9 108 955 3
133У-09 ОСТ 34-10-725-93 3,8 133 965 3
133К-10 ОСТ 34-10-725-93 3,8 133 965 3
159У-11 ОСТ 34-10-725-93 5,4 159 1005 6
159К-12 ОСТ 34-10-725-93 5,4 159 1005 6
219У-13 ОСТ 34-10-725-93 11,7 219 1035 6
219К-14 ОСТ 34-10-725-93 11,7 219 1035 6
273У-15 ОСТ 34-10-725-93 18,1 273 1110 11
273К-16 ОСТ 34-10-725-93 18,1 273 1110 11
325У-17 ОСТ 34-10-725-93 23,5 325 1140 13
325К-18 ОСТ 34-10-725-93 23,5 325 1140 13
377У-19 ОСТ 34-10-725-93 28,4 377 1175 21
377К-20 ОСТ 34-10-725-93 28,4 377 1175 21
426У-21 ОСТ 34-10-725-93 33,3 426 1200 22
426К-22 ОСТ 34-10-725-93 33,3 426 1200 22
530У-23 ОСТ 34-10-725-93 33,3 530 1255 25
530К-24 ОСТ 34-10-725-93 33,3 530 1255 25
Исполнение 2
57У-25 ОСТ 34-10-725-93 0,9 57 1227 2
57К-26 ОСТ 34-10-725-93 0,9 57 1227 2
76У-27 ОСТ 34-10-725-93 1,5 76 1237 2
76К-27 ОСТ 34-10-725-93 1,5 76 1237 2
89У-29 ОСТ 34-10-725-93 2,0 89 1245 2
89К-30 ОСТ 34-10-725-93 2,0 89 1245 2
108У-31 ОСТ 34-10-725-93 2,9 108 1255 2
108К-32 ОСТ 34-10-725-93 2,9 108 1255 2
133У-33 ОСТ 34-10-725-93 3,8 133 1265 2
133К-34 ОСТ 34-10-725-93 3,8 133 1265 2
159У-35 ОСТ 34-10-725-93 5,4 159 1300 5
159К-36 ОСТ 34-10-725-93 5,4 159 1300 5
219У-37 ОСТ 34-10-725-93 11,7 219 1330 6
219К-38 ОСТ 34-10-725-93 11,7 219 1330 6
273У-39 ОСТ 34-10-725-93 18,1 273 1400 11
273К-40 ОСТ 34-10-725-93 18,1 273 1400 11
325У-41 ОСТ 34-10-725-93 23,5 325 1430 12
325К-42 ОСТ 34-10-725-93 23,5 325 1430 12
377У-43 ОСТ 34-10-725-93 28,4 377 1465 19
377К-44 ОСТ 34-10-725-93 28,4 377 1465 19
426У-45 ОСТ 34-10-725-93 33,3 426 1490 20
426К-46 ОСТ 34-10-725-93 33,3 426 1490 20
530У-47 ОСТ 34-10-725-93 33,3 530 1545 23
530К-48 ОСТ 34-10-725-93 33,3 530 1545 23

Наименование блоков Допускаемая нагрузка, кН Диаметр Дн, мм Высота до цента хомута, мм Масса блоков, кг
Исполнение 1 Блоки подвесок с муфтой
57У-01 ОСТ 34-10-724-93 0,9 57 915 3
57К-02 ОСТ 34-10-724-93 0,9 57 915 3
76У-03 ОСТ 34-10-724-93 1,5 76 925 3
76К-04 ОСТ 34-10-724-93 1,5 76 925 3
89У-05 ОСТ 34-10-724-93 2,0 89 938 3
89К-06 ОСТ 34-10-724-93 2,0 89 938 3
108У-07 ОСТ 34-10-724-93 2,9 108 940 3
108К-08 ОСТ 34-10-724-93 2,9 108 940 3
133У-09 ОСТ 34-10-724-93 3,8 133 955 3
133К-10 ОСТ 34-10-724-93 3,8 133 955 3
159У-11 ОСТ 34-10-724-93 5,4 159 1000 5
159К-12 ОСТ 34-10-724-93 5,4 159 1000 5
219У-13 ОСТ 34-10-724-93 11,7 219 1030 6
219К-14 ОСТ 34-10-724-93 11,7 219 1030 6
273У-15 ОСТ 34-10-724-93 18,1 273 1065 9
273К-16 ОСТ 34-10-724-93 18,1 273 1065 9
325У-17 ОСТ 34-10-724-93 23,5 325 1095 9
325К-18 ОСТ 34-10-724-93 23,5 325 1095 9
377У-19 ОСТ 34-10-724-93 28,4 377 1150 17
377К-20 ОСТ 34-10-724-93 28,4 377 1150 17
426У-21 ОСТ 34-10-724-93 33,3 426 1165 19
426К-22 ОСТ 34-10-724-93 33,3 426 1165 19
478У-23 ОСТ 34-10-724-93 33,3 478 1190 19
478К-24 ОСТ 34-10-724-93 33,3 478 1190 19
530У-25 ОСТ 34-10-724-93 46,1 530 1215 21
530К-26 ОСТ 34-10-724-93 46,1 530 1215 21
630У-27 ОСТ 34-10-724-93 53,9 630 1265 25
630К-28 ОСТ 34-10-724-93 53,9 630 1265 25
Исполнение 2 Блоки подвесок с гладкой тягой
57У-29 ОСТ 34-10-724-93 0,9 57 1215 2
57К-30 ОСТ 34-10-724-93 0,9 57 1215 2
76У-31 ОСТ 34-10-724-93 1,5 76 1225 2
76К-32 ОСТ 34-10-724-93 1,5 76 1225 2
89У-33 ОСТ 34-10-724-93 2,0 89 1230 2
89К-34 ОСТ 34-10-724-93 2,0 89 1230 2
108У-35 ОСТ 34-10-724-93 2,9 108 1240 2
108К-36 ОСТ 34-10-724-93 2,9 108 1240 2
133У-37 ОСТ 34-10-724-93 3,8 133 1250 2
133К-38 ОСТ 34-10-724-93 3,8 133 1250 2
159У-39 ОСТ 34-10-724-93 5,4 159 1295 5
159К-40 ОСТ 34-10-724-93 5,4 159 1295 5
219У-41 ОСТ 34-10-724-93 11,7 219 1325 6
219К-42 ОСТ 34-10-724-93 11,7 219 1325 6
273У-43 ОСТ 34-10-724-93 18,1 273 1355 7
273К-44 ОСТ 34-10-724-93 18,1 273 1355 7
325У-45 ОСТ 34-10-724-93 23,5 325 1380 7
325К-46 ОСТ 34-10-724-93 23,5 325 1380 7
377У-47 ОСТ 34-10-724-93 28,4 377 1440 14
377К-48 ОСТ 34-10-724-93 28,4 377 1440 14
426У-49 ОСТ 34-10-724-93 33,3 426 1465 17
426К-50 ОСТ 34-10-724-93 33,3 426 1465 17
478У-51 ОСТ 34-10-724-93 33,3 478 1490 17
478К-52 ОСТ 34-10-724-93 33,3 478 1490 17
530У-53 ОСТ 34-10-724-93 46,1 530 1545 18
530К-54 ОСТ 34-10-724-93 46,1 530 1545 18
630У-55 ОСТ 34-10-724-93 53,9 630 1565 23
630К-56 ОСТ 34-10-724-93 53,9 630 1565 23

Наименование Допускаемая нагрузка кН Диаметр Дн,мм Ширина опоры, мм Масса блоков, кг
57У-01 ОСТ 34-10-623-93 1,0 57 85 2,3
57К-02 ОСТ 34-10-623-93 1,0 57 85 2,3
76У-03 ОСТ 34-10-623-93 1,5 76 105 2,8
76К-04 ОСТ 34-10-623-93 1,5 76 105 2,8
89У-05 ОСТ 34-10-623-93 2,0 89 105 2,8
89К-06 ОСТ 34-10-623-93 2,0 89 105 2,8
108У-07 ОСТ 34-10-623-93 3,0 108 145 4,4
108К-08 ОСТ 34-10-623-93 3,0 108 145 4,4
108У-09 ОСТ 34-10-623-93 3,0 108 145 4,9
108К-10 ОСТ 34-10-623-93 3,0 108 145 5,0
133У-11 ОСТ 34-10-623-93 4,0 133 145 4,3
133К-12 ОСТ 34-10-623-93 4,0 133 145 4,3
133У-13 ОСТ 34-10-623-93 4,0 133 145 4,9
133К-14 ОСТ 34-10-623-93 4,0 133 145 4,9
159У-15 ОСТ 34-10-623-93 5,0 159 165 5,0
159К-16 ОСТ 34-10-623-93 5,0 159 165 5,0
159У-17 ОСТ 34-10-623-93 5,0 159 165 5,6
159К-18 ОСТ 34-10-623-93 5,0 159 165 5,6
219У-19 ОСТ 34-10-623-93 11,0 219 250 10,8
219К-20 ОСТ 34-10-623-93 11,0 219 250 10,9
219У-21 ОСТ 34-10-623-93 11,0 219 250 12,1
219К-22 ОСТ 34-10-623-93 11,0 219 250 12,3
273У-23 ОСТ 34-10-623-93 19,0 273 250 11,1
273К-24 ОСТ 34-10-623-93 19,0 273 250 11,2
273У-25 ОСТ 34-10-623-93 19,0 273 250 12,5
273К-26 ОСТ 34-10-623-93 19,0 273 250 12,6
325У-27 ОСТ 34-10-623-93 25,0 325 350 21,7
325К-28 ОСТ 34-10-623-93 25,0 325 350 21,7
325У-29 ОСТ 34-10-623-93 25,0 325 350 23,8
325К-30 ОСТ 34-10-623-93 25,0 325 350 23,8
377У-31 ОСТ 34-10-623-93 30,0 377 350 21,8
377К-32 ОСТ 34-10-623-93 30,0 377 350 21,8
377У-33 ОСТ 34-10-623-93 30,0 377 350 23,5
377К-34 ОСТ 34-10-623-93 30,0 377 350 23,6
426У-35 ОСТ 34-10-623-93 36,0 426 450 37,6
426К-36 ОСТ 34-10-623-93 36,0 426 450 37,6
426У-37 ОСТ 34-10-623-93 36,0 426 450 40,6
426К-38 ОСТ 34-10-623-93 36,0 426 450 40,6
478У-39 ОСТ 34-10-623-93 36,0 478 450 37,5
478У-40 ОСТ 34-10-623-93 36,0 478 450 37,5
478У-41 ОСТ 34-10-623-93 36,0 478 450 41,2
478У-42 ОСТ 34-10-623-93 36,0 478 450 41,2
530У-43 ОСТ 34-10-623-93 45,0 530 450 37,2
530К-44 ОСТ 34-10-623-93 45,0 530 450 37,2
530У-45 ОСТ 34-10-623-93 45,0 530 450 40,9
530К-46 ОСТ 34-10-623-93 45,0 530 450 40,9
630У-47 ОСТ 34-10-623-93 60,0 630 550 64,3
630К-48 ОСТ 34-10-623-93 60,0 630 550 64,3
630У-49 ОСТ 34-10-623-93 60,0 630 550 67,7
630К-50 ОСТ 34-10-623-93 60,0 630 550 67,7
720У-51 ОСТ 34-10-623-93 75,0 720 650 78,1
720К-52 ОСТ 34-10-623-93 75,0 720 650 78,1
720У-53 ОСТ 34-10-623-93 75,0 720 650 83,7
720К-54 ОСТ 34-10-623-93 75,0 720 650 83,7
820У-55 ОСТ 34-10-623-93 95,0 820 650 75,8
820К-56 ОСТ 34-10-623-93 95,0 820 650 75,8
820У-57 ОСТ 34-10-623-93 95,0 820 650 81,4
820К-58 ОСТ 34-10-623-93 95,0 820 650 81,4
920У-59 ОСТ 34-10-623-93 115,0 920 750 101,0
920К-60 ОСТ 34-10-623-93 115,0 920 750 101,0
920У-61 ОСТ 34-10-623-93 115,0 920 750 108,7
920К-62 ОСТ 34-10-623-93 115,0 920 750 108,7
1020У-63 ОСТ 34-10-623-93 135,0 1020 750 99,0
1020К-64 ОСТ 34-10-623-93 135,0 1020 750 99,0
1020У-65 ОСТ 34-10-623-93 135,0 1020 750 107,0
1020К-66 ОСТ 34-10-623-93 135,0 1020 750 107,0
1220У-67 ОСТ 34-10-623-93 185,0 1220 850 136,0
1220К-68 ОСТ 34-10-623-93 185,0 1220 850 136,0
1220У-69 ОСТ 34-10-623-93 185,0 1220 850 146,0
1220К-70 ОСТ 34-10-623-93 185,0 1220 850 146,0
1420У-71 ОСТ 34-10-623-93 260,0 1420 850 134,0
1420К-72 ОСТ 34-10-623-93 260,0 1420 850 134,0
1420У-73 ОСТ 34-10-623-93 260,0 1420 850 143,0
1420К-74 ОСТ 34-10-623-93 260,0 1420 850 143,0
1620У-75 ОСТ 34-10-623-93 330,0 1620 950 169,0
1620К-76 ОСТ 34-10-623-93 330,0 1620 950 169,0
1620У-77 ОСТ 34-10-623-93 330,0 1620 950 175,0
1620К-78 ОСТ 34-10-623-93 330,0 1620 950 175,0
Тип 2
57У-79 ОСТ 34-10-623-93 1,0 57 85 2,6
57К-80 ОСТ 34-10-623-93 1,0 57 85 2,6
76У-81 ОСТ 34-10-623-93 1,5 76 105 3,2
76К-82 ОСТ 34-10-623-93 1,5 76 105 3,2
89У-83 ОСТ 34-10-623-93 2,0 89 105 3,4
89К-84 ОСТ 34-10-623-93 2,0 89 105 3,4
108У-85 ОСТ 34-10-623-93 3,0 108 145 5,3
108К-86 ОСТ 34-10-623-93 3,0 108 145 5,3
108У-87 ОСТ 34-10-623-93 3,0 108 145 5,8
108К-88 ОСТ 34-10-623-93 3,0 108 145 5,8
133У-89 ОСТ 34-10-623-93 4,0 133 145 5,9
133К-90 ОСТ 34-10-623-93 4,0 133 145 5,9
133У-91 ОСТ 34-10-623-93 4,0 133 145 6,4
133К-92 ОСТ 34-10-623-93 4,0 133 145 6,4
159У-93 ОСТ 34-10-623-93 5,0 159 165 6,7
159К-94 ОСТ 34-10-623-93 5,0 159 165 6,7
159У-95 ОСТ 34-10-623-93 5,0 159 165 7,3
159К-96 ОСТ 34-10-623-93 5,0 159 165 7,3
219У-97 ОСТ 34-10-623-93 11,0 219 250 14,4
219К-98 ОСТ 34-10-623-93 11,0 219 250 15,3
219У-99 ОСТ 34-10-623-93 11,0 219 250 15,6
219К-100 ОСТ 34-10-623-93 11,0 219 250 16,7
273У-101 ОСТ 34-10-623-93 19,0 273 250 15,8
273К-102 ОСТ 34-10-623-93 19,0 273 250 17,0
273У-103 ОСТ 34-10-623-93 19,0 273 250 17,2
273К-104 ОСТ 34-10-623-93 19,0 273 250 18,4
325У-105 ОСТ 34-10-623-93 25,0 325 350 27,6
325К-106 ОСТ 34-10-623-93 25,0 325 350 30,1
325У-107 ОСТ 34-10-623-93 25,0 325 350 29,7
325К-108 ОСТ 34-10-623-93 25,0 325 350 32,2
377У-109 ОСТ 34-10-623-93 30,0 377 350 30,0
377К-110 ОСТ 34-10-623-93 30,0 377 350 32,0
377У-111 ОСТ 34-10-623-93 30,0 377 350 32,0
377К-112 ОСТ 34-10-623-93 30,0 377 350 34,0
426У-113 ОСТ 34-10-623-93 36,0 426 450 52,8
426К-114 ОСТ 34-10-623-93 36,0 426 450 56,0
426У-115 ОСТ 34-10-623-93 36,0 426 450 56,1
426К-116 ОСТ 34-10-623-93 36,0 426 450 59,4
478У-117 ОСТ 34-10-623-93 36,0 478 450 55,0
478У-118 ОСТ 34-10-623-93 36,0 478 450 58,0
478У-119 ОСТ 34-10-623-93 36,0 478 450 58,8
478У-120 ОСТ 34-10-623-93 36,0 478 450 61,5
530У-121 ОСТ 34-10-623-93 45,0 530 450 58,0
530К-122 ОСТ 34-10-623-93 45,0 530 450 60,0
530У-123 ОСТ 34-10-623-93 45,0 530 450 60,6
530К-124 ОСТ 34-10-623-93 45,0 530 450 63,5
630У-125 ОСТ 34-10-623-93 60,0 630 550 76,9
630К-126 ОСТ 34-10-623-93 60,0 630 550 80,5
630У-127 ОСТ 34-10-623-93 60,0 630 550 82,0
630К-128 ОСТ 34-10-623-93 60,0 630 550 86,0
720У-129 ОСТ 34-10-623-93 75,0 720 650 114,0
720К-130 ОСТ 34-10-623-93 75,0 720 650 120,0
720У-131 ОСТ 34-10-623-93 75,0 720 650 119,0
720К-132 ОСТ 34-10-623-93 75,0 720 650 126,0
820У-133 ОСТ 34-10-623-93 95,0 820 650 118,0
820К-134 ОСТ 34-10-623-93 95,0 820 650 126,0
820У-135 ОСТ 34-10-623-93 95,0 820 650 124,0
820К-136 ОСТ 34-10-623-93 95,0 820 650 132,0
920У-137 ОСТ 34-10-623-93 115,0 920 750 150,0
920К-138 ОСТ 34-10-623-93 115,0 920 750 159,0
920У-139 ОСТ 34-10-623-93 115,0 920 750 157,0
920К-140 ОСТ 34-10-623-93 115,0 920 750 161,0
1020У-141 ОСТ 34-10-623-93 135,0 1020 750 155,0
1020К-142 ОСТ 34-10-623-93 135,0 1020 750 165,0
1020У-143 ОСТ 34-10-623-93 135,0 1020 750 168,0
1020К-144 ОСТ 34-10-623-93 135,0 1020 750 173,0
1220У-145 ОСТ 34-10-623-93 185,0 1220 850 222,0
1220К-146 ОСТ 34-10-623-93 185,0 1220 850 237,0
1220У-147 ОСТ 34-10-723-93 185,0 1220 850 232,0
1220К-148 ОСТ 34-10-723-93 185,0 1220 850 246,0
1420У-149 ОСТ 34-10-723-93 260,0 1420 850 236,0
1420К-150 ОСТ 34-10-723-93 260,0 1420 850 258,0
1420У-151 ОСТ 34-10-723-93 260,0 1420 850 248,0
1420К-152 ОСТ 34-10-723-93 260,0 1420 850 266,0
1620У-153 ОСТ 34-10-723-93 330,0 1620 950 313,0
1620К-154 ОСТ 34-10-723-93 330,0 1620 950 339,0
1620У-155 ОСТ 34-10-723-93 330,0 1620 950 325,0
1620К-156 ОСТ 34-10-723-93 330,0 1620 950 351,0

Наименование блоков Допускаемая нагрузка, кН Диаметр Дн, мм Высота опоры, мм Масса опоры, кг
57-01 ОСТ 34-10-622-93 1,0 57 178 0,8
76-02 ОСТ 34-10-622-93 1,5 76 183 0,9
89-03 ОСТ 34-10-622-93 2,0 89 188 1,0
108-04 ОСТ 34-10-622-93 3,0 108 188 1,4
133-05 ОСТ 34-10-622-93 4,0 133 246 1,7
159-06 ОСТ 34-10-622-93 5,0 159 315 3,4
219-07 ОСТ 34-10-622-93 11,0 219 345 6,0
219-08 ОСТ 34-10-622-93 11,0 219 395 7,0
273-09 ОСТ 34-10-622-93 19,0 273 365 6,2
273-10 ОСТ 34-10-622-93 19,0 273 415 7,2
325-11 ОСТ 34-10-622-93 25,0 325 447 14,9
325-12 ОСТ 34-10-622-93 25,0 325 497 16,7
377-13 ОСТ 34-10-622-93 30,0 377 530 20,6
377-14 ОСТ 34-10-622-93 30,0 377 580 22,9
426-15 ОСТ 34-10-622-93 36,0 426 605 32,7
426-16 ОСТ 34-10-622-93 36,0 426 655 36,4
530-17 ОСТ 34-10-622-93 45,0 530 512 39,0
530-18 ОСТ 34-10-622-93 45,0 530 565 43,6

Техническое описание трубчатой опоры ОСТ 34-10-622-93

Безопасная и надёжная эксплуатация трубопроводных систем обеспечивается за счет правильно подобранных и установленных опор. Опоры трубчатые крутоизогнутых отводов должны на протяжении всего срока службы выдерживать осевые, поперечные и вертикальные нагрузки, а также крутящие моменты, создаваемые при движении жидкости или газа по трубам.

Опора ОСТ 34-10-622-93 изготавливается согласно установленному стандарту и техническим требованиям заказчика, благодаря чему, опоры способны выдержать возможные нагрузки.

Трубчатые опоры ОСТ 34.10 применяется не только для наземной прокладки труб, но и для подземного бесконального монтажа. Данный тип креплений устанавливается на равноудалённых участках, обеспечивая заглаживание теплового расширения металлов, что важно при эксплуатации трубопроводов в холодных регионах, где происходят сильные перепады температуры.

Опора ОСТ 34-10-622-93

Опоры трубчатые 34-10 применяется в следующих отраслях:

  • для прокладки нефтяных и газовых трубопроводов;
  • для технологических трубопроводных систем на промышленных предприятиях;
  • для транспортировки воды и пара в атомных и тепловых электростанциях, а также на газотурбинных и парогазовых установках;
  • в инженерных сетях бытовых и производственных сооружений.

Наименование блоков Допускаемая вертикальная нагрузка Диаметр Дн, мм Высота опоры, мм Масса опоры, кг
108-01 ОСТ 34-10-621-93 300 108 311 3,2
133-02 ОСТ 34-10-621-93 400 133 321 3,6
159-03 ОСТ 34-10-621-93 500 159 336 3,9
219-04 ОСТ 34-10-621-93 1000 219 373 6,4
273-05 ОСТ 34-10-621-93 1500 273 413 8,7
325-06 ОСТ 34-10-621-93 2000 325 477 16,0
377-07 ОСТ 34-10-621-93 2500 377 532 19,0
426-08 ОСТ 34-10-621-93 3000 426 596 27,0
530-09 ОСТ 34-10-621-93 4000 530 711 39,0
530-10 ОСТ 34-10-621-93 4000 530 516 36,0
630-11 ОСТ 34-10-621-93 5000 630 1016 112,0
630-12 ОСТ 34-10-621-93 5000 630 616 56,0
720-13 ОСТ 34-10-621-93 6200 720 1116 146,0
720-14 ОСТ 34-10-621-93 6200 720 666 77,0
820-15 ОСТ 34-10-621-93 8000 820 1288 187,0
820-16 ОСТ 34-10-621-93 8000 820 766 99,0
1020-17 ОСТ 34-10-621-93 12400 1020 1516 268,0
1020-18 ОСТ 34-10-621-93 12400 1020 916 148,0
1220-19 ОСТ 34-10-621-93 16700 1220 1766 381,0
1220-20 ОСТ 34-10-621-93 16700 1220 1116 216,0
1420-21 ОСТ 34-10-621-93 21000 1420 2016 388,0
1420-22 ОСТ 34-10-621-93 21000 1420 1266 273,0

Наименование Тип Вертикальная нагрузка, кН Диаметр Дн, мм Ширина опоры, мм Масса блоков, кг
57У-01 ОСТ 34-10-620-93 1 1,0 57 74 0,20
57К-02 ОСТ 34-10-620-93 1 1,0 57 74 0,30
57У-03 ОСТ 34-10-620-93 2 1,0 57 74 0,23
57К-04 ОСТ 34-10-620-93 2 1,0 57 74 0,34
76У-05 ОСТ 34-10-620-93 1 1,0 76 92 0,23
76К-06 ОСТ 34-10-620-93 1 1,0 76 92 0,35
76У-07 ОСТ 34-10-620-93 2 1,0 76 92 0,26
76К-08 ОСТ 34-10-620-93 2 1,0 76 92 0,41
89У-09 ОСТ 34-10-620-93 1 1,0 89 108 0,35
89К-10 ОСТ 34-10-620-93 1 1,0 89 108 0,49
89У-11 ОСТ 34-10-620-93 2 1,0 89 108 0,38
89К-12 ОСТ 34-10-620-93 2 1,0 89 108 0,55
108У-13 ОСТ 34-10-620-93 1 1,5 108 128 0,40
108К-14 ОСТ 34-10-620-93 1 1,5 108 128 0,57
108У-15 ОСТ 34-10-620-93 2 1,5 108 128 0,45
108К-16 ОСТ 34-10-620-93 2 1,5 108 128 0,67
133У-17 ОСТ 34-10-620-93 1 2,5 133 156 0,87
133К-18 ОСТ 34-10-620-93 1 2,5 133 156 1,07
133У-19 ОСТ 34-10-620-93 2 2,5 133 156 0,92
133К-20 ОСТ 34-10-620-93 2 2,5 133 156 1,09
159У-21 ОСТ 34-10-620-93 1 2,5 159 182 1,00
159К-22 ОСТ 34-10-620-93 1 2,5 159 182 1,24
159У-23 ОСТ 34-10-620-93 2 2,5 159 182 1,07
159К-24 ОСТ 34-10-620-93 2 2,5 159 182 1,38
219У-25 ОСТ 34-10-620-93 1 5,0 219 246 2,13
219К-26 ОСТ 34-10-620-93 1 5,0 219 246 2,54
219У-27 ОСТ 34-10-620-93 2 5,0 219 246 2,27
219К-28 ОСТ 34-10-620-93 2 5,0 219 246 2,82
273У-29 ОСТ 34-10-620-93 1 7 273 300 2,36
273К-30 ОСТ 34-10-620-93 1 7 273 300 2,57
273У-31 ОСТ 34-10-620-93 2 7 273 300 2,50
273К-32 ОСТ 34-10-620-93 2 7 273 300 3,15
325У-33 ОСТ 34-10-620-93 1 14 325 352 3,32
325К-34 ОСТ 34-10-620-93 1 14 325 352 4,22
325У-35 ОСТ 34-10-620-93 2 14 325 352 3,79
325К-36 ОСТ 34-10-620-93 2 14 325 352 4,56
377У-37 ОСТ 34-10-620-93 1 20 377 406 3,66
377К-38 ОСТ 34-10-620-93 1 20 377 406 4,75
377У-39 ОСТ 34-10-620-93 2 20 377 406 4,13
377У-40 ОСТ 34-10-620-93 2 20 377 406 5,50
426У-41 ОСТ 34-10-620-93 1 25 426 450 6,00
426У-42 ОСТ 34-10-620-93 1 25 426 450 7,06
426У-43 ОСТ 34-10-620-93 2 25 426 450 7,00
426К-44 ОСТ 34-10-620-93 2 25 426 450 8,06
478У-45 ОСТ 34-10-620-93 1 30 478 510 6,80
478К-46 ОСТ 34-10-620-93 1 30 478 510 8,20
478У-47 ОСТ 34-10-620-93 2 30 478 510 8,00
478К-48 ОСТ 34-10-620-93 2 30 478 510 9,20
530У-49 ОСТ 34-10-620-93 1 40 530 560 7,25
530К-50 ОСТ 34-10-620-93 1 40 530 560 8,35
530У-51 ОСТ 34-10-620-93 2 40 530 560 8,65
530К-52 ОСТ 34-10-620-93 2 40 530 560 10,0

Наименование Допускаемая нагрузка, кН Высота изделия, мм Масса изделия, кг
01 ОСТ 34-10-730-93 4,4 875 2
02 ОСТ 34-10-730-93 4,4 1 175 1
03 ОСТ 34-10-730-93 14,7 885 4
04 ОСТ 34-10-730-93 14,7 1 180 3
05 ОСТ 34-10-730-93 23,5 930 6
06 ОСТ 34-10-730-93 23,5 1 220 5
07 ОСТ 34-10-730-93 33,3 935 9
08 ОСТ 34-10-730-93 33,3 1 225 7

Наименование Допускаемая нагрузка, кН Высота изделия, мм Масса изделия, кг
01 ОСТ 34-10-731-93 4,4 860 3
02 ОСТ 34-10-731-93 4,4 1 160 2
03 ОСТ 34-10-731-93 14,7 960 7
04 ОСТ 34-10-731-93 14,7 1 255 6
05 ОСТ 34-10-731-93 23,5 1 020 12
06 ОСТ 34-10-731-93 23,5 1 310 11

Наименование Допускаемая нагрузка, кН Высота изделия, мм Масса изделия, кг
01 ОСТ 34-10-732-93 4,4 1 025 2,6
02 ОСТ 34-10-732-93 14,7 1 025 2,9
03 ОСТ 34-10-732-93 23,5 1 030 5,4
04 ОСТ 34-10-732-93 33,3 1 040 8,8
05 ОСТ 34-10-732-93 53,9 1 045 12,8
06 ОСТ 34-10-732-93 78,4 1 055 20,0

Наименование Допускаемая
нагрузка, кН		 Высота
изделия, мм		 Масса
изделия, кг
01 ОСТ 34-10-742-93 4,41 795 0,9
02 ОСТ 34-10-742-93 4,41 1 195 1,3
03 ОСТ 34-10-742-93 4,41 1 595 1,6
04 ОСТ 34-10-742-93 4,41 2 195 2,2
05 ОСТ 34-10-742-93 4,41 835 0,9
06 ОСТ 34-10-742-93 4,41 1 235 1,3
07 ОСТ 34-10-742-93 4,41 1 635 1,7
08 ОСТ 34-10-742-93 4,41 2 235 2,2
09 ОСТ 34-10-742-93 14,71 899 2,3
10 ОСТ 34-10-742-93 14,71 1 299 2,9
11 ОСТ 34-10-742-93 14,71 1 699 3,4
12 ОСТ 34-10-742-93 14,71 2 299 4,5
13 ОСТ 34-10-742-93 23,53 904 3,2
14 ОСТ 34-10-742-93 23,53 1 304 4,2
15 ОСТ 34-10-742-93 23,53 1 704 5,2
16 ОСТ 34-10-742-93 23,53 2 304 6,6
17 ОСТ 34-10-742-93 33,34 968 6,0
18 ОСТ 34-10-742-93 33,34 1 368 7,0
19 ОСТ 34-10-742-93 33,34 1 768 9,0
20 ОСТ 34-10-742-93 33,34 2 368 11,0
21 ОСТ 34-10-742-93 33,34 1 068 6,0
22 ОСТ 34-10-742-93 33,34 1 468 7,0
23 ОСТ 34-10-742-93 33,34 1 868 9,0
24 ОСТ 34-10-742-93 33,34 2 468 11,0
25 ОСТ 34-10-742-93 53,93 975 10,5
26 ОСТ 34-10-742-93 53,93 1 375 12,7
27 ОСТ 34-10-742-93 53,93 1 775 14,7
28 ОСТ 34-10-742-93 53,93 2 375 18,0
29 ОСТ 34-10-742-93 53,93 1 175 11,0
30 ОСТ 34-10-742-93 53,93 1 575 13,2
31 ОСТ 34-10-742-93 53,93 1 975 15,4

Наименование Допускаемая нагрузка на одну тягу, кН / кгс Диаметр тяги, мм Длинна тяги, мм Масса тяги, кг
1-01 ОСТ 34-10-741-93 4,5 / 450 М12 200 0,3
1-02 ОСТ 34-10-741-93 4,5 / 450 М12 300 0,4
1-03 ОСТ 34-10-741-93 4,5 / 450 М12 400 0,5
1-04 ОСТ 34-10-741-93 15 / 1500 М16 200 0,6
1-05 ОСТ 34-10-741-93 15 / 1500 М16 300 0,8
1-06 ОСТ 34-10-741-93 15 / 1500 М16 400 0,9
1-07 ОСТ 34-10-741-93 24 / 2400 М20 200 1,0
1-08 ОСТ 34-10-741-93 24 / 2400 М20 300 1,2
1-09 ОСТ 34-10-741-93 24 / 2400 М20 400 1,5
1-10 ОСТ 34-10-741-93 34 / 3400 М24 200 1,6
1-11 ОСТ 34-10-741-93 34 / 3400 М24 300 1,9
1-12 ОСТ 34-10-741-93 34 / 3400 М24 400 2,3
1-13 ОСТ 34-10-741-93 55 / 5500 М30 300 3,3
1-14 ОСТ 34-10-741-93 55 / 5500 М30 400 4,0
1-15 ОСТ 34-10-741-93 55 / 5500 М30 500 4,5
1-16 ОСТ 34-10-741-93 80 / 8000 М36 300 5,2
1-17 ОСТ 34-10-741-93 78,4 / 8000 М36 600 7,6
1-18 ОСТ 34-10-741-93 78,4 / 8000 М36 800 9,2
1-19 ОСТ 34-10-741-93 107,9 / 11000 М42 400 8,6
1-20 ОСТ 34-10-741-93 107,9 / 11000 М42 600 10,7
1-21 ОСТ 34-10-741-93 107,9 / 11000 М42 800 13,0
1-22 ОСТ 34-10-741-93 147,1 / 15000 М48 400 12,1
1-23 ОСТ 34-10-741-93 147,1 / 15000 М48 600 15.0
1-24 ОСТ 34-10-741-93 147,1 / 15000 М48 800 17,8
1-25 ОСТ 34-10-741-93 196,1 / 20000 М56 400 16,5
1-26 ОСТ 34-10-741-93 196,1 / 20000 М56 600 20,4
1-27 ОСТ 34-10-741-93 196,1 / 20000 М56 800 24,3
1-28 ОСТ 34-10-741-93 4,4 / 450 М12 160 0,3
1-29 ОСТ 34-10-741-93 4,4 / 450 М12 500 0,6
1-30 ОСТ 34-10-741-93 4,4 / 450 М12 650 0,7
1-31 ОСТ 34-10-741-93 14,7 / 1500 М16 600 1,3
1-32 ОСТ 34-10-741-93 14,7 /1500 М16 750 1,5
1-33 ОСТ 34-10-741-93 23,5 / 2400 М20 650 2,1
1-34 ОСТ 34-10-741-93 23,5 / 2400 М20 800 2,5
1-35 ОСТ 34-10-741-93 23,5 / 2400 М20 850 2,6
1-36 ОСТ 34-10-741-93 33,3 / 3400 М24 700 3,4
1-37 ОСТ 34-10-741-93 33,3 / 3400 М24 850 3,9
1-38 ОСТ 34-10-741-93 53,9 / 5500 М30 800 6,1
1-39 ОСТ 34-10-741-93 53,9 / 5500 М30 1050 7,6
1-40 ОСТ 34-10-741-93 78,4 / 8000 М36 1000 11,3

Наименование Допускаемая
нагрузка, кН		 Высота
изделия, мм		 Масса
изделия, кг
01 ОСТ 34-10-740-93 4,4 210 0,66
02 ОСТ 34-10-740-93 4,4 310 0,76
03 ОСТ 34-10-740-93 4,4 410 0,84
04 ОСТ 34-10-740-93 14,7 215 1,67
05 ОСТ 34-10-740-93 14,7 315 1,84
06 ОСТ 34-10-740-93 14,7 415 2,00
07 ОСТ 34-10-740-93 23,5 215 2,13
08 ОСТ 34-10-740-93 23,5 315 2,38
09 ОСТ 34-10-740-93 23,5 415 2,62
10 ОСТ 34-10-740-93 33,3 220 3,36
11 ОСТ 34-10-740-93 33,3 320 3,71
12 ОСТ 34-10-740-93 33,3 420 4,07
13 ОСТ 34-10-740-93 53,9 320 6,32
14 ОСТ 34-10-740-93 53,9 420 6,88
15 ОСТ 34-10-740-93 53,9 520 7,43
16 ОСТ 34-10-740-93 78,4 325 11,20
17 ОСТ 34-10-740-93 78,4 625 13,80
18 ОСТ 34-10-740-93 78,4 825 15,20
19 ОСТ 34-10-740-93 107,9 430 15,00
20 ОСТ 34-10-740-93 107,9 630 17,20
21 ОСТ 34-10-740-93 107,9 830 19,40
22 ОСТ 34-10-740-93 147,1 435 23,50
23 ОСТ 34-10-740-93 147,1 635 26,30
24 ОСТ 34-10-740-93 147,1 835 29,10
25 ОСТ 34-10-740-93 196,1 440 29,80
26 ОСТ 34-10-740-93 196,1 640 33,70
27 ОСТ 34-10-740-93 196,1 840 37,60
28 ОСТ 34-10-740-93 4,4 170 0,60
29 ОСТ 34-10-740-93 4,4 510 0,93
30 ОСТ 34-10-740-93 4,4 660 1,07
31 ОСТ 34-10-740-93 14,7 610 2,30
32 ОСТ 34-10-740-93 14,7 760 2,53
33 ОСТ 34-10-740-93 23,5 665 3,22
34 ОСТ 34-10-740-93 23,5 815 3,59
35 ОСТ 34-10-740-93 23,5 865 3,70
36 ОСТ 34-10-740-93 33,3 720 5,05
37 ОСТ 34-10-740-93 33,3 870 5,58
38 ОСТ 34-10-740-93 53,9 820 9,12
39 ОСТ 34-10-740-93 53,9 1 070 10,50
40 ОСТ 34-10-740-93 78,4 1 025 17,30

Наименование Допускаемая
нагрузка, кН		 Длина
изделия, мм		 Масса
изделия, кг
01 ОСТ 34-10-739-93 4,4 705 1,2
02 ОСТ 34-10-739-93 14,7 705 2,4
03 ОСТ 34-10-739-93 23,5 705 3,3
04 ОСТ 34-10-739-93 33,3 705 5,6
05 ОСТ 34-10-739-93 53,9 705 10,2
06 ОСТ 34-10-739-93 78,4 705 11,9
07 ОСТ 34-10-739-93 107,9 905 22,0
08 ОСТ 34-10-739-93 147,1 905 28,1
09 ОСТ 34-10-739-93 196,1 905 36,0

Наименование Нагрузка
на 1 лапу,
кН / кгс		 Диаметр Дн, мм Высота лапы
с накладкой, мм		 Масса лапы
с накладкой, кг
630У-01 ОСТ 34-10-738-93 33,3 / 3400 630 400 18,00
630К-02 ОСТ 34-10-738-93 33,3 / 3400 630 400 18,00
720У-03 ОСТ 34-10-738-93 53,9 / 5500 720 450 30,00
720К-04 ОСТ 34-10-738-93 53,9 / 5500 720 450 30,00
820У-05 ОСТ 34-10-738-93 53,9 / 5500 820 450 30,00
820К-06 ОСТ 34-10-738-93 53,9 / 5500 820 450 30,00
920У-07 ОСТ 34-10-738-93 53,9 / 5500 920 450 33,00
920К-08 ОСТ 34-10-738-93 53,9 / 5500 920 450 33,00
1020У-09 ОСТ 34-10-738-93 53,9 / 5500 1 020 500 34,00
1020К-10 ОСТ 34-10-738-93 53,9 / 5500 1 020 500 34,00
1220У-11 ОСТ 34-10-738-93 53,9 / 5500 1 220 500 36,00
1220К-12 ОСТ 34-10-738-93 53,9 / 5500 1 220 500 36,00
1220У-13 ОСТ 34-10-738-93 78,4 / 8000 1 220 550 82,00
1220К-14 ОСТ 34-10-738-93 78,4 / 8000 1 220 550 82,00
1420У-15 ОСТ 34-10-738-93 78,4 / 8000 1 420 650 42,00
1420К-16 ОСТ 34-10-738-93 78,4 / 8000 1 420 650 42,00
1420У-17 ОСТ 34-10-738-93 78,4 / 8000 1 420 650 93,00
1420К-18 ОСТ 34-10-738-93 78,4 / 8000 1 420 650 93,00
1620У-19 ОСТ 34-10-738-93 78,4 / 8000 1 620 650 47,00
1620К-20 ОСТ 34-10-738-93 78,4 / 8000 1 620 650 47,00
1620У-21 ОСТ 34-10-738-93 78,4 / 8000 1 620 650 104,00
1620К-22 ОСТ 34-10-738-93 78,4 / 8000 1 620 650 104,00

Наименование Высота изделия, мм Длина изделия, мм Масса изделия, кг
01 ОСТ 34-10-737-93 65 420 4,8
02 ОСТ 34-10-737-93 96 600 10,7
03 ОСТ 34-10-737-93 116 700 14,4
04 ОСТ 34-10-737-93 116 800 16,0
05 ОСТ 34-10-737-93 136 900 21,5
06 ОСТ 34-10-737-93 180 1 000 33,4
07 ОСТ 34-10-737-93 224 1 100 47,1
08 ОСТ 34-10-737-93 224 1 200 51,0
09 ОСТ 34-10-737-93 224 1 300 53,0
10 ОСТ 34-10-737-93 224 1 400 57,0
11 ОСТ 34-10-737-93 264 1 400 75,5
12 ОСТ 34-10-737-93 264 1 500 81,5
13 ОСТ 34-10-737-93 332 1 600 114,0
14 ОСТ 34-10-737-93 332 1 800 129,0
15 ОСТ 34-10-737-93 332 1 960 130,0
16 ОСТ 34-10-737-93 332 2 200 154,0

Наименование Допускаемая нагрузка, кН Диаметр Дн,мм Длина хомутов, мм Масса хомутов, кг
57У-01 ОСТ 34-10-736-93 0,9 57 420 2,30
57К-02 ОСТ 34-10-736-93 0,9 57 420 2,30
76У-03 ОСТ 34-10-736-93 1,5 76 460 2,35
76К-04 ОСТ 34-10-736-93 1,5 76 460 2,35
89У-05 ОСТ 34-10-736-93 2,0 89 540 2,62
89К-06 ОСТ 34-10-736-93 2,0 89 540 2,62
108У-07 ОСТ 34-10-736-93 2,8 108 540 4,30
108К-08 ОСТ 34-10-736-93 2,8 108 540 4,30
133У-09 ОСТ 34-10-736-93 3,8 133 590 4,90
133К-10 ОСТ 34-10-736-93 3,8 133 590 4,90
159У-11 ОСТ 34-10-736-93 5,4 159 640 9,10
159К-12 ОСТ 34-10-736-93 5,4 159 640 9,10
219У-13 ОСТ 34-10-736-93 11,7 219 720 15,20
219К-14 ОСТ 34-10-736-93 11,7 219 720 15,20
273У-15 ОСТ 34-10-736-93 18,1 273 780 16,60
273К-16 ОСТ 34-10-736-93 18,1 273 780 16,60
325У-17 ОСТ 34-10-736-93 23,5 325 820 25,3
325К-18 ОСТ 34-10-736-93 23,5 325 820 25,3
377У-19 ОСТ 34-10-736-93 28,4 377 920 28,7
377К-20 ОСТ 34-10-736-93 28,4 377 920 28,7
426У-21 ОСТ 34-10-736-93 33,3 426 1 030 40,5
426К-22 ОСТ 34-10-736-93 33,3 426 1 030 40,5
530У-23 ОСТ 34-10-736-93 46,1 530 1 100 44,4
530К-24 ОСТ 34-10-736-93 46,1 530 1 100 44,4
630У-25 ОСТ 34-10-736-93 46,1 630 1 200 49,1
630К-26 ОСТ 34-10-736-93 46,1 630 1 200 49,1

Наименование Допускаемая нагрузка кН Диаметр Дн,мм Высота хомутов, мм Масса хомутов, кг
57У-01 ОСТ 34-10-735-93 0,9 57 140 0,40
57К-02 ОСТ 34-10-735-93 0,9 57 140 0,40
76У-03 ОСТ 34-10-735-93 1,5 76 160 0,50
76К-04 ОСТ 34-10-735-93 1,5 76 160 0,50
89У-05 ОСТ 34-10-735-93 2,0 89 180 0,52
89К-06 ОСТ 34-10-735-93 2,0 89 180 0,52
108У-07 ОСТ 34-10-735-93 2,9 108 200 0,74
108К-08 ОСТ 34-10-735-93 2,9 108 200 0,74
133У-09 ОСТ 34-10-735-93 3,8 133 220 0,82
133К-10 ОСТ 34-10-735-93 3,8 133 220 0,82
159У-11 ОСТ 34-10-735-93 5,4 159 300 2,10
159К-12 ОСТ 34-10-735-93 5,4 159 300 2,10
219У-13 ОСТ 34-10-735-93 11,7 219 360 2,66
219К-14 ОСТ 34-10-735-93 11,7 219 360 2,66
273У-15 ОСТ 34-10-735-93 18,1 273 430 6,50
273К-16 ОСТ 34-10-735-93 18,1 273 430 6,50
325У-17 ОСТ 34-10-735-93 23,5 325 490 7,90
325К-18 ОСТ 34-10-735-93 23,5 325 490 7,90
377У-19 ОСТ 34-10-735-93 28,4 377 550 13,00
377К-20 ОСТ 34-10-735-93 28,4 377 550 13,00
426У-21 ОСТ 34-10-735-93 33,3 426 600 13,80
426К-22 ОСТ 34-10-735-93 33,3 426 600 13,80
530У-23 ОСТ 34-10-735-93 33,3 530 710 16,50
530К-24 ОСТ 34-10-735-93 33,3 530 710 16,50

Наименование Допускаемая нагрузка кгс Диаметр Дн, мм Ширина плавника с накладкой, мм Масса плавника с накладкой, кг
57У-01 ОСТ 34-10-734-93 45 57 20 1.44
57К-02 ОСТ 34-10-734-93 45 57 20 1.44
76У-03 ОСТ 34-10-734-93 75 76 40 1.53
76К-04 ОСТ 34-10-734-93 75 76 40 1.53
89У-05 ОСТ 34-10-734-93 100 89 40 1.53
89К-06 ОСТ 34-10-734-93 100 89 40 1.53
108У-07 ОСТ 34-10-734-93 150 108 50 1.60
108К-08 ОСТ 34-10-734-93 150 108 50 1.60
133У-09 ОСТ 34-10-734-93 200 133 50 1.67
133К-10 ОСТ 34-10-734-93 200 133 50 1.67
159У-11 ОСТ 34-10-734-93 300 159 70 1.67
159К-12 ОСТ 34-10-734-93 300 159 70 1.67
219У-13 ОСТ 34-10-734-93 600 219 100 5.35
219К-14 ОСТ 34-10-734-93 600 219 100 5.35
273У-15 ОСТ 34-10-734-93 900 273 100 5.35
273К-16 ОСТ 34-10-734-93 900 273 100 5.35
325У-17 ОСТ 34-10-734-93 1200 325 100 5.35
325К-18 ОСТ 34-10-734-93 1200 325 100 5.35
377У-19 ОСТ 34-10-734-93 1500 377 100 5.80
377К-20 ОСТ 34-10-734-93 1500 377 100 5.80
426У-21 ОСТ 34-10-734-93 1800 426 150 11.70
426К-22 ОСТ 34-10-734-93 1800 426 150 11.70
530У-25 ОСТ 34-10-734-93 2400 530 150 11.70
530К-26 ОСТ 34-10-734-93 2400 530 150 11.70
630У-27 ОСТ 34-10-734-93 2400 630 230 150
630К-28 ОСТ 34-10-734-93 2400 630 230 150

Наименование Допускаемая нагрузка, кгс Диаметр Дн, мм Длина проушин, мм Масса проушин, кг
57У-01 ОСТ 34-10-733-93 90 57 150 0,91
57К-02 ОСТ 34-10-733-93 90 57 150 0,91
76У-03 ОСТ 34-10-733-93 150 76 150 0,98
76К-04 ОСТ 34-10-733-93 150 76 150 0,98
89У-05 ОСТ 34-10-733-93 200 89 150 0,98
89К-06 ОСТ 34-10-733-93 200 89 150 0,98
108У-07 ОСТ 34-10-733-93 300 108 150 1,04
108К-08 ОСТ 34-10-733-93 300 108 150 1,04
133У-09 ОСТ 34-10-733-93 390 133 150 1,08
133К-10 ОСТ 34-10-733-93 390 133 150 1,08
159У-11 ОСТ 34-10-733-93 550 159 200 2,75
159К-12 ОСТ 34-10-733-93 550 159 200 2,75
219У-13 ОСТ 34-10-733-93 1200 219 300 3,70
219К-14 ОСТ 34-10-733-93 1200 219 300 3,70
273У-15 ОСТ 34-10-733-93 1850 273 300 4,40
273К-16 ОСТ 34-10-733-93 1850 273 300 4,40
325У-17 ОСТ 34-10-733-93 2400 325 300 4,40
325К-18 ОСТ 34-10-733-93 2400 325 300 4,40
377У-19 ОСТ 34-10-733-93 2900 377 350 9,20
377К-20 ОСТ 34-10-733-93 2900 377 350 9,20
426У-21 ОСТ 34-10-733-93 3450 426 350 10,70
426К-22 ОСТ 34-10-733-93 3450 426 350 10,70
478У-23 ОСТ 34-10-733-93 3450 478 350 10,70
478К-24 ОСТ 34-10-733-93 3450 478 350 10,70
530У-25 ОСТ 34-10-733-93 4700 530 350 10,70
530К-26 ОСТ 34-10-733-93 4700 530 350 10,70
630У-27 ОСТ 34-10-733-93 5500 630 400 15,29
630К-28 ОСТ 34-10-733-93 5500 630 400 15,29

Наименование Тип Вертикальная нагрузка, кН Диаметр Дн, мм Ширина опоры, мм Масса блоков, кг
426У-01 ОСТ 34-10-619-93 1 38,7 426 460 51,0
426К-02 ОСТ 34-10-619-93 1 38,7 426 460 51,0
426У-03 ОСТ 34-10-619-93 2 38,7 426 460 66,0
426К-04 ОСТ 34-10-619-93 2 38,7 426 460 69,0
478У-05 ОСТ 34-10-619-93 1 40,0 478 460 51,0
478К-06 ОСТ 34-10-619-93 1 40,0 478 460 51,0
478У-07 ОСТ 34-10-619-93 2 40,0 478 460 58,0
478К-08 ОСТ 34-10-619-93 2 40,0 478 460 71,0
530У-09 ОСТ 34-10-619-93 1 50,0 530 460 51,0
530К-10 ОСТ 34-10-619-93 1 50,0 530 460 51,0
530У-11 ОСТ 34-10-619-93 2 50,0 530 460 71,0
530К-12 ОСТ 34-10-619-93 2 50,0 530 460 74,0
630У-13 ОСТ 34-10-619-93 1 67,0 630 560 63,0
630К-14 ОСТ 34-10-619-93 1 67,0 630 560 63,0
630У-15 ОСТ 34-10-619-93 2 67,0 630 560 92,0
630К-16 ОСТ 34-10-619-93 2 67,0 630 560 97,0
720У-17 ОСТ 34-10-619-93 1 84,0 720 660 83,0
720К-18 ОСТ 34-10-619-93 1 84,0 720 660 88,0
720У-19 ОСТ 34-10-619-93 2 84,0 720 660 126,0
720К-20 ОСТ 34-10-619-93 2 84,0 720 660 135,0
820У-21 ОСТ 34-10-619-93 1 106,0 820 660 87,0
820К-22 ОСТ 34-10-619-93 1 106,0 820 660 87,0
820У-23 ОСТ 34-10-619-93 2 106,0 820 660 124,0
820К-24 ОСТ 34-10-619-93 2 106,0 820 660 133,0
920У-25 ОСТ 34-10-619-93 1 130,0 920 760 112,0
920К-26 ОСТ 34-10-619-93 1 130,0 920 760 112,0
920У-27 ОСТ 34-10-619-93 2 130,0 920 760 160,0
920К-28 ОСТ 34-10-619-93 2 130,0 920 760 169.0
1020У-29 ОСТ 34-10-619-93 1 160,0 1020 760 110,0
1020К-30 ОСТ 34-10-619-93 1 160,0 1020 760 110,0
1020У-31 ОСТ 34-10-619-93 2 160,0 1020 760 166,0
1020К-32 ОСТ 34-10-619-93 2 160,0 1020 760 176,0
1220У-33 ОСТ 34-10-619-93 1 240,0 1220 860 146,0
1220К-34 ОСТ 34-10-619-93 1 240,0 1220 860 146,0
1220У-35 ОСТ 34-10-619-93 2 240,0 1220 860 230,0
1220К-36 ОСТ 34-10-619-93 2 240,0 1220 860 243,0
1420У-37 ОСТ 34-10-619-93 1 240,0 1420 860 210,0
1420К-38 ОСТ 34-10-619-93 1 240,0 1420 860 210,0
1420У-39 ОСТ 34-10-619-93 2 240,0 1420 860 268,0
1420У-40 ОСТ 34-10-619-93 2 240,0 1420 860 277,0
1620У-41 ОСТ 34-10-619-93 1 270,0 1620 960 274,0
1620У-42 ОСТ 34-10-619-93 1 270,0 1620 960 274,0
1620У-43 ОСТ 34-10-619-93 2 270,0 1620 960 322,0
1620К-44 ОСТ 34-10-619-93 2 270,0 1620 960 347,0

Наименование Вертикальная нагрузка, кН Диаметр Дн, мм Длина опоры, мм Масса опоры, кг
57У-01 ОСТ 34-10-618-93 0,7 57 100 1,2
57К-02 ОСТ 34-10-618-93 0,7 57 100 1,2
76У-03 ОСТ 34-10-618-93 1,5 76 100 1,5
76К-04 ОСТ 34-10-618-93 1,5 76 100 1,5
89У-05 ОСТ 34-10-618-93 2,0 89 100 1,8
89К-06 ОСТ 34-10-618-93 2,0 89 100 1,8
108У-07 ОСТ 34-10-618-93 3,6 108 150 3,1
108К-08 ОСТ 34-10-618-93 3,6 108 150 3,1
108У-09 ОСТ 34-10-618-93 3,6 108 150 3,7
108К-10 ОСТ 34-10-618-93 3,6 108 150 3,7
133У-11 ОСТ 34-10-618-93 4,3 133 150 3,8
133К-12 ОСТ 34-10-618-93 4,3 133 150 3,8
133У-13 ОСТ 34-10-618-93 4,3 133 150 4,4
133К-14 ОСТ 34-10-618-93 4,3 133 150 4,4
159У-15 ОСТ 34-10-618-93 6,0 159 150 4,6
159К-16 ОСТ 34-10-618-93 6,0 159 150 4,6
159У-17 ОСТ 34-10-618-93 6,0 159 150 5,2
159К-18 ОСТ 34-10-618-93 6,0 159 150 5,2
219У-19 ОСТ 34-10-618-93 11,0 219 200 10,5
219К-20 ОСТ 34-10-618-93 11,0 219 200 11,3
219У-21 ОСТ 34-10-618-93 11,0 219 200 12,0
219К-22 ОСТ 34-10-618-93 11,0 219 200 13,0
273У-23 ОСТ 34-10-618-93 19,0 273 200 14,0
273К-24 ОСТ 34-10-618-93 19,0 273 200 15,0
273У-25 ОСТ 34-10-618-93 19,0 273 200 16,0
273К-26 ОСТ 34-10-618-93 19,0 273 200 17,0
325У-27 ОСТ 34-10-618-93 25,0 325 300 27,0
325К-28 ОСТ 34-10-618-93 25,0 325 300 28,0
325У-29 ОСТ 34-10-618-93 25,0 325 300 29,0
325К-30 ОСТ 34-10-618-93 25,0 325 300 31,0
377У-31 ОСТ 34-10-618-93 30,0 377 300 28,0
377К-32 ОСТ 34-10-618-93 30,0 377 300 30,0
377У-33 ОСТ 34-10-618-93 30,0 377 300 31,0
377К-34 ОСТ 34-10-618-93 30,0 377 300 32,0
426У-35 ОСТ 34-10-618-93 36,0 426 400 58,0
426К-36 ОСТ 34-10-618-93 36,0 426 400 61,0
426У-37 ОСТ 34-10-618-93 36,0 426 400 63,0
426К-38 ОСТ 34-10-618-93 36,0 426 400 66,0
478У-39 ОСТ 34-10-618-93 36,0 478 400 60,0
478К-40 ОСТ 34-10-618-93 36,0 478 400 64,0
478У-41 ОСТ 34-10-618-93 36,0 478 400 65,0
478К-42 ОСТ 34-10-618-93 36,0 478 400 68,0
530У-43 ОСТ 34-10-618-93 45,0 530 500 72,0
530К-44 ОСТ 34-10-618-93 45,0 530 500 75,0
530У-45 ОСТ 34-10-618-93 45,0 530 500 77,0
530К-46 ОСТ 34-10-618-93 45,0 530 500 80,0
630У-47 ОСТ 34-10-618-93 60,0 630 500 94,0
630К-48 ОСТ 34-10-618-93 60,0 630 500 98,0
630У-49 ОСТ 34-10-618-93 60,0 630 500 100,0
630К-50 ОСТ 34-10-618-93 60,0 630 500 104,0
720У-51 ОСТ 34-10-618-93 75,0 720 600 123,0
720К-52 ОСТ 34-10-618-93 75,0 720 600 131,0
720У-53 ОСТ 34-10-618-93 75,0 720 600 130,0
720К-54 ОСТ 34-10-618-93 75,0 720 600 138,0
820У-55 ОСТ 34-10-618-93 95,0 820 600 129,0
820К-56 ОСТ 34-10-618-93 95,0 820 600 137,0
820У-57 ОСТ 34-10-618-93 95,0 820 600 136,0
820К-58 ОСТ 34-10-618-93 95,0 820 600 145,0
920У-59 ОСТ 34-10-618-93 115,0 920 700 220,0
920К-60 ОСТ 34-10-618-93 115,0 920 700 236,0
920У-61 ОСТ 34-10-618-93 115,0 920 700 231,0
920К-62 ОСТ 34-10-618-93 115,0 920 700 246,0
1020У-63 ОСТ 34-10-618-93 135,0 1020 700 228,0
1020К-64 ОСТ 34-10-618-93 135,0 1020 700 246,0
1020У-65 ОСТ 34-10-618-93 135,0 1020 700 238,0
1020К-66 ОСТ 34-10-618-93 135,0 1020 700 255,0
1220У-67 ОСТ 34-10-618-93 185.0 1220 800 309,0
1220К-68 ОСТ 34-10-618-93 185,0 1220 800 332,0
1220У-69 ОСТ 34-10-618-93 185,0 1220 800 323,0
1220К-70 ОСТ 34-10-618-93 185,0 1220 800 344,0
1420У-71 ОСТ 34-10-618-93 260,0 1420 900 358,0
1420К-72 ОСТ 34-10-618-93 260,0 1420 900 380,0
1420У-73 ОСТ 34-10-618-93 260,0 1420 900 369,0
1420К-74 ОСТ 34-10-618-93 260,0 1420 900 393.0
1620У-75 ОСТ 34-10-618-93 330,0 1620 900 495,0
1620К-76 ОСТ 34-10-618-93 330,0 1620 900 522.0
1620У-77 ОСТ 34-10-618-93 330,0 1620 900 512,0
1620К-78 ОСТ 34-10-618-93 330,0 1620 900 539,0
920У-79 ОСТ 34-10-618-93 115,0 920 700 232,0
920К-80 ОСТ 34-10-618-93 115,0 920 700 232,0
920У-81 ОСТ 34-10-618-93 115,0 920 700 242,0
920К-82 ОСТ 34-10-618-93 115,0 920 700 242,0
1020У-83 ОСТ 34-10-618-93 135,0 1020 700 240,0
1020К-84 ОСТ 34-10-618-93 135,0 1020 700 240,0
1020У-85 ОСТ 34-10-618-93 135,0 1020 700 250,0
1020К-86 ОСТ 34-10-618-93 135,0 1020 700 250,0
1220У-87 ОСТ 34-10-618-93 185,0 1220 800 326,0
1220К-88 ОСТ 34-10-618-93 185,0 1220 800 326,0
1220У-89 ОСТ 34-10-618-93 185,0 1220 800 338,0
1220К-90 ОСТ 34-10-618-93 185,0 1220 800 338,0
1420У-91 ОСТ 34-10-618-93 260,0 1420 900 377,0
1420К-92 ОСТ 34-10-618-93 260,0 1420 900 377,0
1420У-93 ОСТ 34-10-618-93 260,0 1420 900 390,0
1420К-94 ОСТ 34-10-618-93 260,0 1420 900 390,0
1620У-95 ОСТ 34-10-618-93 330,0 1620 900 506,0
1620К-96 ОСТ 34-10-618-93 330,0 1620 900 506,0
1620У-97 ОСТ 34-10-618-93 330,0 1620 900 524,0
1620К-98 ОСТ 34-10-618-93 330,0 1620 900 524,0

Наименование Вертикальная нагрузка, кН Диаметр Дн, мм Ширина опоры, мм Масса опоры, кг
57У-01 ОСТ 34-10-617-93 0,7 57 100 1,1
57К-02 ОСТ 34-10-617-93 0,7 57 100 1,1
76У-03 ОСТ 34-10-617-93 1,5 76 100 1,4
76К-04 ОСТ 34-10-617-93 1,5 76 100 1,4
89У-05 ОСТ 34-10-617-93 2,0 89 100 1,6
89К-06 ОСТ 34-10-617-93 2,0 89 100 1,6
108У-07 ОСТ 34-10-617-93 3,6 108 100 2,7
108К-08 ОСТ 34-10-617-93 3,6 108 100 2,7
108У-09 ОСТ 34-10-617-93 3,6 108 150 3,2
108К-10 ОСТ 34-10-617-93 3,6 108 150 3,2
133У-11 ОСТ 34-10-617-93 4,3 133 100 3,3
133К-12 ОСТ 34-10-617-93 4,3 133 100 3,3
133У-13 ОСТ 34-10-617-93 4,3 133 150 3,8
133К-14 ОСТ 34-10-617-93 4,3 133 150 3,8
159У-15 ОСТ 34-10-617-93 6,0 159 100 3,8
159К-16 ОСТ 34-10-617-93 6,0 159 100 3,8
159У-17 ОСТ 34-10-617-93 6,0 159 150 4,4
159К-18 ОСТ 34-10-617-93 6,0 159 150 4,4
219У-19 ОСТ 34-10-617-93 11,0 219 100 9,5
219К-20 ОСТ 34-10-617-93 11,0 219 100 10,5
219У-21 ОСТ 34-10-617-93 11,0 219 150 10,5
219К-22 ОСТ 34-10-617-93 11,0 219 150 11,5
273У-23 ОСТ 34-10-617-93 19,0 273 100 11,0
273К-24 ОСТ 34-10-617-93 19,0 273 100 12,0
273У-25 ОСТ 34-10-617-93 19,0 273 150 12,5
273К-26 ОСТ 34-10-617-93 19,0 273 150 13,5
325У-27 ОСТ 34-10-617-93 25,0 325 100 17,5
325К-28 ОСТ 34-10-617-93 25,0 325 100 20,0
325У-29 ОСТ 34-10-617-93 25,0 325 150 19,5
325К-30 ОСТ 34-10-617-93 25,0 325 150 22,0
377У-31 ОСТ 34-10-617-93 30,0 377 100 19,5
377К-32 ОСТ 34-10-617-93 30,0 377 100 22,0
377У-33 ОСТ 34-10-617-93 30,0 377 150 22,0
377К-34 ОСТ 34-10-617-93 30,0 377 150 24,0
426У-35 ОСТ 34-10-617-93 36,0 426 100 39,5 3 550 р.
426К-36 ОСТ 34-10-617-93 36,0 426 100 41,0 14 340 р.
426У-37 ОСТ 34-10-617-93 36,0 426 150 42,0 3 690 р.
426К-38 ОСТ 34-10-617-93 36,0 426 150 45,0 15 770 р.
478У-39 ОСТ 34-10-617-93 36,0 478 100 40,0 3 570 р.
478К-40 ОСТ 34-10-617-93 36,0 478 100 43,5 15 220 р.
478У-41 ОСТ 34-10-617-93 36,0 478 150 44,0 3 950 р.
478К-42 ОСТ 34-10-617-93 36,0 478 150 47,0 16 450 р.
530У-43 ОСТ 34-10-617-93 45,0 530 100 43,0 3 860 р.
530К-44 ОСТ 34-10-617-93 45,0 530 100 46,0 16 050 р.
530У-45 ОСТ 34-10-617-93 45,0 530 150 46,0 4 070 р.
530К-46 ОСТ 34-10-617-93 45,0 530 150 49,0 16 890 р.
630У-47 ОСТ 34-10-617-93 60,0 630 100 59,0 4 420 р.
630К-48 ОСТ 34-10-617-93 60,0 630 100 63,0 21 410 р.
630У-49 ОСТ 34-10-617-93 60,0 630 150 64,0 4 780 р.
630К-50 ОСТ 34-10-617-93 60,0 630 150 68,0 23 110 р.
720У-51 ОСТ 34-10-617-93 75,0 720 100 82,0 5 740 р.
720К-52 ОСТ 34-10-617-93 75,0 720 100 88,0 29 470 р.
720У-53 ОСТ 34-10-617-93 75,0 720 150 87,0 5 980 р.
720К-54 ОСТ 34-10-617-93 75,0 720 150 94,0 31 470 р.
820У-55 ОСТ 34-10-617-93 95,0 820 100 86,0 5 880 р.
820К-56 ОСТ 34-10-617-93 95,0 820 100 94,0 31 470 р.
820У-57 ОСТ 34-10-617-93 95,0 820 150 92,0  6 390
820К-58 ОСТ 34-10-617-93 95,0 820 150 100,0 33 470 р.
920У-59 ОСТ 34-10-617-93 115,0 920 100 113,0 7 330 р.
920К-60 ОСТ 34-10-617-93 115,0 920 100 122,0 39 980 р.
920У-61 ОСТ 34-10-617-93 115,0 920 150 120,0 7 800 р.
920К-62 ОСТ 34-10-617-93 115,0 920 150 130,0 42 550 р.
1020У-63 ОСТ 34-10-617-93 135,0 1020 100 118,0 7 650 р.
1020К-64 ОСТ 34-10-617-93 135,0 1020 100 128,0 42 210 р.
1020У-65 ОСТ 34-10-617-93 135,0 1020 150 126,0 7 810 р.
1020К-66 ОСТ 34-10-617-93 135,0 1020 150 136,0 43 700 р.
1220У-67 ОСТ 34-10-617-93 185.0 1220 100 174,0 10 340 р.
1220К-68 ОСТ 34-10-617-93 185,0 1220 100 190,0 58 700 р.
1220У-69 ОСТ 34-10-617-93 185,0 1220 150 184,0 11 010 р.
1220К-70 ОСТ 34-10-617-93 185,0 1220 150 200,0 59 870 р.
1420У-71 ОСТ 34-10-617-93 260,0 1420 100 189,0 11 430 р.
1420К-72 ОСТ 34-10-617-93 260,0 1420 100 209,0 62 500 р.
1420У-73 ОСТ 34-10-617-93 260,0 1420 150 199,0 11 800 р.
1420К-74 ОСТ 34-10-617-93 260,0 1420 150 219,0 65 400 р.
1620У-75 ОСТ 34-10-617-93 330,0 1620 100 260,0 13 100 р.
1620К-76 ОСТ 34-10-617-93 330,0 1620 100 285,0 82 600 р.
1620У-77 ОСТ 34-10-617-93 330,0 1620 150 272,0 14 140 р.
1620К-78 ОСТ 34-10-617-93 330,0 1620 150 289,0 83 700 р.

Опоры крепления трубопроводов скользящие хомутовые используются для крепления труб для тепловых электростанций и атомных электростанций с наружным диаметром от 58 до 1621 мм. Они могут использоваться в рабочих средах с температур до 425 °С, а также при давлении (механическом напряжении) менее 4 МПа.

Наименование Вертикальная нагрузка, кН Диаметр Дн, мм Длина опоры, мм Масса опоры, кг
57У-01 ОСТ 34-10-616-93 1,0 57 100 0,8
57К-02 ОСТ 34-10-616-93 1,0 57 100 0,8
76У-03 ОСТ 34-10-616-93 1,5 76 100 1,0
76К-04 ОСТ 34-10-616-93 1,5 76 100 1,0
89У-05 ОСТ 34-10-616-93 2,0 89 100 1,0
89К-06 ОСТ 34-10-616-93 2,0 89 100 1,0
108У-07 ОСТ 34-10-616-93 3,0 108 100 1,8
108К-08 ОСТ 34-10-616-93 3,0 108 100 1,8
108У-09 ОСТ 34-10-616-93 3,0 108 100 2,4
108К-10 ОСТ 34-10-616-93 3,0 108 100 2,4
108У-11 ОСТ 34-10-616-93 3,0 108 150 2,5
108К-12 ОСТ 34-10-616-93 3,0 108 150 2,5
108У-13 ОСТ 34-10-616-93 3,0 108 150 3,3
108К-14 ОСТ 34-10-616-93 3,0 108 150 3,3
133У-15 ОСТ 34-10-616-93 4,0 133 100 1,8
133К-16 ОСТ 34-10-616-93 4,0 133 100 1,8
133У-17 ОСТ 34-10-616-93 4,0 133 100 2,4
133К-18 ОСТ 34-10-616-93 4.0 133 100 2,4
133У-19 ОСТ 34-10-616-93 4,0 133 150 2,5
133К-20 ОСТ 34-10-616-93 4,0 133 150 2,5
133У-21 ОСТ 34-10-616-93 4,0 133 150 3,3
133К-22 ОСТ 34-10-616-93 4,0 133 150 3,3
159У-23 ОСТ 34-10-616-93 5,0 159 100 2,1
159К-24 ОСТ 34-10-616-93 5,0 159 100 2,1
159У-25 ОСТ 34-10-616-93 5,0 159 100 2,7
159К-26 ОСТ 34-10-616-93 5,0 159 100 2,7
159У-27 ОСТ 34-10-616-93 5,0 159 150 2,8
159К-28 ОСТ 34-10-616-93 5,0 159 150 2,8
159У-29 ОСТ 34-10-616-93 5,0 159 150 3,8
159К-30 ОСТ 34-10-616-93 5,0 159 150 3,8
219У-31 ОСТ 34-10-616-93 11,0 219 100 5,9
219К-32 ОСТ 34-10-616-93 11,0 219 100 5,9
219У-33 ОСТ 34-10-616-93 11,0 219 150 7,3
219К-34 ОСТ 34-10-616-93 11,0 219 150 7,3
219У-35 ОСТ 34-10-616-93 11,0 219 100 6,1
219К-36 ОСТ 34-10-616-93 11,0 219 100 6,1
219У-37 ОСТ 34-10-616-93 11,0 219 150 7,6
219К-38 ОСТ 34-10-616-93 11,0 219 150 7,6
273У-39 ОСТ 34-10-616-93 19,0 273 100 6,2
273К-40 ОСТ 34-10-616-93 19,0 273 100 6,2
273У-41 ОСТ 34-10-616-93 19,0 273 150 7,6
273К-42 ОСТ 34-10-616-93 19,0 273 150 7,6
273У-43 ОСТ 34-10-616-93 19,0 273 100 7,8
273К-44 ОСТ 34-10-616-93 19,0 273 100 7,8
273У-45 ОСТ 34-10-616-93 19,0 273 150 9,5
273К-46 ОСТ 34-10-616-93 19,0 273 150 9,5
325У-47 ОСТ 34-10-616-93 25,0 325 100 11,4
325К-48 ОСТ 34-10-616-93 25,0 325 100 11,4
325У-49 ОСТ 34-10-616-93 25,0 325 150 13,5
325К-50 ОСТ 34-10-616-93 25,0 325 150 13,5
325У-51 ОСТ 34-10-616-93 25,0 325 100 16,5
325К-52 ОСТ 34-10-616-93 25,0 325 100 16,5
325У-53 ОСТ 34-10-616-93 25,0 325 150 19,0
325К-54 ОСТ 34-10-616-93 25,0 325 150 19,0
377У-55 ОСТ 34-10-616-93 30,0 377 100 11,2
377К-56 ОСТ 34-10-616-93 30,0 377 100 11,2
377У-57 ОСТ 34-10-616-93 30,0 377 150 13,0
377К-58 ОСТ 34-10-616-93 30,0 377 150 13,0
377У-59 ОСТ 34-10-616-93 30,0 377 100 16,3
377К-60 ОСТ 34-10-616-93 30,0 377 100 16,3
377У-61 ОСТ 34-10-616-93 30,0 377 150 18,6
377К-62 ОСТ 34-10-616-93 30,0 377 150 18,6
426У-63 ОСТ 34-10-616-93 36,0 426 100 22,6
426К-64 ОСТ 34-10-616-93 36,0 426 100 22,6
426У-65 ОСТ 34-10-616-93 36,0 426 150 26,0
426К-66 ОСТ 34-10-616-93 36,0 426 150 26,0
426У-67 ОСТ 34-10-616-93 36,0 426 100 36,0
426К-68 ОСТ 34-10-616-93 36,0 426 100 36,0
426У-69 ОСТ 34-10-616-93 36,0 426 150 41,0
426К-70 ОСТ 34-10-616-93 36,0 426 150 41,0
478У-71 ОСТ 34-10-616-93 36,0 478 100 22,3
478К-72 ОСТ 34-10-616-93 36,0 478 100 22,3
478У-73 ОСТ 34-10-616-93 36,0 478 150 26,0
478К-74 ОСТ 34-10-616-93 36,0 478 150 26,0
478У-75 ОСТ 34-10-616-93 36,0 478 100 34,6
478К-76 ОСТ 34-10-616-93 36.0 478 100 34,6
478У-77 ОСТ 34-10-616-93 36,0 478 150 39,2
478К-78 ОСТ 34-10-616-93 36,0 478 150 39,2
530У-79 ОСТ 34-10-616-93 45.0 530 100 22,6
530К-80 ОСТ 34-10-616-93 45.0 530 100 22,6
530У-81 ОСТ 34-10-616-93 45,0 530 150 26,3
530К-82 ОСТ 34-10-616-93 45,0 530 150 26,3
530У-83 ОСТ 34-10-616-93 45,0 530 100 39,0
530К-84 ОСТ 34-10-616-93 45,0 530 100 39,0
530У-85 ОСТ 34-10-616-93 45,0 530 150 44,0
530К-86 ОСТ 34-10-616-93 45,0 530 150 44,0
630У-87 ОСТ 34-10-616-93 60,0 630 100 26,5
630К-88 ОСТ 34-10-616-93 60,0 630 100 26,5
630У-89 ОСТ 34-10-616-93 60,0 630 150 31,8
630К-90 ОСТ 34-10-616-93 60,0 630 150 31,8
630У-91 ОСТ 34-10-616-93 60,0 630 100 58,0
630К-92 ОСТ 34-10-616-93 60,0 630 100 58.0
630У-93 ОСТ 34-10-616-93 60,0 630 150 58,6
630К-94 ОСТ 34-10-616-93 60,0 630 150 58,6
720У-95 ОСТ 34-10-616-93 75,0 720 100 46,7
720К-96 ОСТ 34-10-616-93 75,0 720 100 46,7
720У-97 ОСТ 34-10-616-93 75,0 720 150 52,3
720К-98 ОСТ 34-10-616-93 75,0 720 150 52,3
720У-99 ОСТ 34-10-616-93 75,0 720 100 78,0
720К-100 ОСТ 34-10-616-93 75,0 720 100 78,0
720У-101 ОСТ 34-10-616-93 75,0 720 150 85,0
720К-102 ОСТ 34-10-616-93 75,0 720 150 85,0
820У-103 ОСТ 34-10-616-93 95,0 820 100 44,4
820К-104 ОСТ 34-10-616-93 95,0 820 100 44,4
820У-105 ОСТ 34-10-616-93 95,0 820 150 50,0
820К-106 ОСТ 34-10-616-93 95,0 820 150 50,0
820У-107 ОСТ 34-10-616-93 95,0 820 100 73,0
820К-108 ОСТ 34-10-616-93 95,0 820 100 73,0
820У-109 ОСТ 34-10-616-93 95,0 820 150 80,0
820К-110 ОСТ 34-10-616-93 95,0 820 150 80,0
920У-111 ОСТ 34-10-616-93 115,0 920 100 64,6
920К-112 ОСТ 34-10-616-93 115,0 920 100 64,6
920У-113 ОСТ 34-10-616-93 115,0 920 150 72,3
920К-114 ОСТ 34-10-616-93 115,0 920 150 72,3
920У-115 ОСТ 34-10-616-93 115,0 920 100 122,0
920К-116 ОСТ 34-10-616-93 115,0 920 100 122,0
920У-117 ОСТ 34-10-616-93 115,0 920 150 132,0
920К-118 ОСТ 34-10-616-93 115,0 920 150 132,0
1020У-119 ОСТ 34-10-616-93 133,0 1020 100 52,5
1020К-120 ОСТ 34-10-616-93 133,0 1020 100 52,5
1020У-121 ОСТ 34-10-616-93 133,0 1020 150 70,1
1020К-122 ОСТ 34-10-616-93 133,0 1020 150 70,1
1020У-123 ОСТ 34-10-616-93 133,0 1020 100 117,0
1020К-124 ОСТ 34-10-616-93 133.0 1020 100 117,0
1020У-125 ОСТ 34-10-616-93 133,0 1020 150 127,0
1020К-126 ОСТ 34-10-616-93 133,0 1020 150 127,0
1220У-127 ОСТ 34-10-616-93 185,0 1220 100 88,4
1220К-128 ОСТ 34-10-616-93 185,0 1220 100 88,4
1220У-129 ОСТ 34-10-616-93 185,0 1220 150 97,6
1220К-130 ОСТ 34-10-616-93 185,0 1220 150 97,6
1220У-131 ОСТ 34-10-616-93 185,0 1220 100 152,0
1220К-132 ОСТ 34-10-616-93 185,0 1220 100 152,0
1220У-133 ОСТ 34-10-616-93 185,0 1220 150 164,0
1220К-134 ОСТ 34-10-616-93 185,0 1220 150 164,0
1420У-135 ОСТ 34-10-616-93 260,0 1420 100 85,7
1420К-136 ОСТ 34-10-616-93 260,0 1420 100 85,7
1420У-137 ОСТ 34-10-616-93 260,0 1420 150 96,0
1420К-138 ОСТ 34-10-616-93 260,0 1420 150 96,0
1420У-139 ОСТ 34-10-616-93 260,0 1420 100 158,0
1420К-140 ОСТ 34-10-616-93 260,0 1420 100 158,0
1420У-141 ОСТ 34-10-616-93 260,0 1420 150 171,0
1420К-142 ОСТ 34-10-616-93 260,0 1420 150 171,0
1620У-143 ОСТ 34-10-616-93 330,0 1620 100 116,0
1620К-144 ОСТ 34-10-616-93 330,0 1620 100 116,0
1620У-145 ОСТ 34-10-616-93 330,0 1620 150 127,0
1620К-146 ОСТ 34-10-616-93 330,0 1620 150 127.0
1620У-147 ОСТ 34-10-616-93 330,0 1620 100 211,0
1620К-148 ОСТ 34-10-616-93 330,0 1620 100 211,0
1620У-149 ОСТ 34-10-616-93 330,0 1620 150 228,0
1620К-150 ОСТ 34-10-616-93 330,0 1620 150 228,0

Наименование Вертикальная нагрузка, кН Диаметр Дн, мм Длина опоры, мм Масса опоры с подушкой, кг
89У-01 ОСТ 34-10-615-93 2,0 89 100 1,0
89К-02 ОСТ 34-10-615-93 2,0 89 100 1,0
108У-03 ОСТ 34-10-615-93 3,0 108 100 1,1
108К-04 ОСТ 34-10-615-93 3,0 108 100 1,1
133У-05 ОСТ 34-10-615-93 4,0 133 100 1,2
133К-06 ОСТ 34-10-615-93 4,0 133 100 1,2
159У-07 ОСТ 34-10-615-93 5,0 156 100 1,3
159К-08 ОСТ 34-10-615-93 5,0 156 100 1,3
219У-09 ОСТ 34-10-615-93 11,0 219 150 3,2
219К-10 ОСТ 34-10-615-93 11,0 219 150 3,2
273У-11 ОСТ 34-10-615-93 19,0 273 180 4,8
273К-12 ОСТ 34-10-615-93 19,0 273 180 4,8
325У-13 ОСТ 34-10-615-93 25,0 325 180 5,9
325К-14 ОСТ 34-10-615-93 25,0 325 180 5,9
377У-15 ОСТ 34-10-615-93 30,0 377 200 7,2
377К-16 ОСТ 34-10-615-93 30,0 377 200 7,2
426У-17 ОСТ 34-10-615-93 36,0 426 200 12,2
426К-18 ОСТ 34-10-615-93 36,0 426 200 12,2
478У-19 ОСТ 34-10-615-93 36,0 478 250 13,7
478К-20 ОСТ 34-10-615-93 36,0 478 250 13,7
530У-21 ОСТ 34-10-615-93 45,0 530 250 13,4
530К-22 ОСТ 34-10-615-93 45,0 530 250 13,4
630У-23 ОСТ 34-10-615-93 60,0 630 250 17,8
630К-24 ОСТ 34-10-615-93 60,0 630 250 17,8
720У-25 ОСТ 34-10-615-93 75,0 720 300 27,1
720К-26 ОСТ 34-10-615-93 75,0 720 300 27,1
820У-27 ОСТ 34-10-615-93 95,0 820 400 39,7
820К-28 ОСТ 34-10-615-93 95,0 820 400 39,7
920У-29 ОСТ 34-10-615-93 115,0 920 400 47,2
920К-30 ОСТ 34-10-615-93 115,0 920 400 47,2
1020У-31 ОСТ 34-10-615-93 135,0 1020 400 49,4
1020К-32 ОСТ 34-10-615-93 135,0 1020 400 49,4
1220У-33 ОСТ 34-10-615-93 185,0 1220 500 70,4
1220К-34 ОСТ 34-10-615-93 185,0 1220 500 70,4
1420У-35 ОСТ 34-10-615-93 260,0 1420 500 73,4
1420К-36 ОСТ 34-10-615-93 260,0 1420 500 73,4
1620У-37 ОСТ 34-10-615-93 260,0 1620 500 84,3
1620К-38 ОСТ 34-10-615-93 260,0 1620 500 84,3

Обозначение втулки Dн D D1 S B Масса, кг
01 ОСТ 34-10-614-93 57 76 218 3 380 5,10
02 ОСТ 34-10-614-93 76 89 218 3 390 5,70
03 ОСТ 34-10-614-93 89 108 218 3,5 410 7,40
04 ОСТ 34-10-614-93 108 133 218 3,5 435 8,80
05 ОСТ 34-10-614-93 133 159 295 4,5 460 14,00
06 ОСТ 34-10-614-93 159 219 295 6 520 23,80
07 ОСТ 34-10-614-93 219 273 380 6 575 30,40
08 ОСТ 34-10-614-93 273 325 380 6 625 35,00
09 ОСТ 34-10-614-93 325 377 506 9 680 61,40
10 ОСТ 34-10-614-93 377 426 506 7 790 54,40
11 ОСТ 34-10-614-93 426 478 626 7 840 67,30
12 ОСТ 34-10-614-93 478 530 680 8 890 83,20
13 ОСТ 34-10-614-93 530 630 730 8 990 98,10
14 ОСТ 34-10-614-93 630 720 830 8 1080 112,70
15 ОСТ 34-10-614-93 720 820 920 8 1180 128,30
16 ОСТ 34-10-614-93 820 920 1020 9 1280 159,30
17 ОСТ 34-10-614-93 920 1020 1120 10 1380 194,70
18 ОСТ 34-10-614-93 1020 1220 1320 11 1580 263,60
19 ОСТ 34-10-614-93 1220 1420 1520 14 1780 385,00
20 ОСТ 34-10-614-93 1420 1620 1720 14 1980 439,00

Обозначение втулки Dн D S B* Масса, кг
при t среды, 0С
200 300 425
01 ОСТ 34-10-613-93 57 – – 219 6 460 9,70
02 ОСТ 34-10-613-93 76 57 – 273 6 515 14,00
03 ОСТ 34-10-613-93 89; 108 76; 89 57 325 6 565 16,50
04 ОСТ 34-10-613-93 133 108 76; 89 377 9 615 26,70
05 ОСТ 34-10-613-93 159 133; 159 108 426 7 665 24,00
06 ОСТ 34-10-613-93 219 – 133; 159 478 7 720 26,70
07 ОСТ 34-10-613-93 273 219 – 530 8 770 34,10
08 ОСТ 34-10-613-93 325; 377 273; 325 219; 273 630 8 920 40,00
09 ОСТ 34-10-613-93 426 377 325 720 8 960 45,20
10 ОСТ 34-10-613-93 478; 530 426; 478 377; 426 820 8 1060 51,20
11 ОСТ 34-10-613-93 630 530 – 920 9 1160 64,00
12 ОСТ 34-10-613-93 720 630 – 1020 10 1260 77,90
13 ОСТ 34-10-613-93 820; 920 720; 820 – 1220 11 1460 103,80
14 ОСТ 34-10-613-93 1020 920; 1020 – 1420 14 1660 150,50
15 ОСТ 34-10-613-93 1220 1220 – 1620 14 1860 174,00
16 ОСТ 34-10-613-93 1420 1420 – 1760 14 2000 188,00

Наименование Допускаемая нагрузка на пружину, кН (кгс) Максимальный прогиб пружины, мм Высота блока, мм Масса блока, кг
01 ОСТ 34-10-612-93 5,24 (537) 70 260 34,0
02 ОСТ 34-10-612-93 8,00 (816) 70 270 35,0
03 ОСТ 34-10-612-93 11,67 (1190) 70 285 36,0
04 ОСТ 34-10-612-93 16,34 (1666) 70 309 44,0
05 ОСТ 34-10-612-93 19,66 (2006) 70 330 45,0
06 ОСТ 34-10-612-93 26,34 (2686) 70 350 70,0
07 ОСТ 34-10-612-93 32,60 (3325) 70 390 81,0
08 ОСТ 34-10-612-93 40,00 (4080) 70 400 97,0
09 ОСТ 34-10-612-93 48,60 (4953) 70 419 100,0
10 ОСТ 34-10-612-93 58,43 (5960) 70 395 110,0

Наименование

Наибольшее
перемещение, мм

 Ширина
блока, мм		 Длина
блока, мм		 Масса
блока, кг
01 ОСТ 34-10-611-93 150 160 270 8,6
02 ОСТ 34-10-611-93 150 210 270 11,6
03 ОСТ 34-10-611-93 150 260 270 14,3
04 ОСТ 34-10-611-93 180 360 300 20,8
05 ОСТ 34-10-611-93 180 460 300 26,5
06 ОСТ 34-10-611-93 180 560 300 32,4
07 ОСТ 34-10-611-93 180 660 300 38,3
08 ОСТ 34-10-611-93 180 760 300 44,1
09 ОСТ 34-10-611-93 180 860 300 50,0
10 ОСТ 34-10-611-93 180 960 300 55,9
11 ОСТ 34-10-611-93 180 210 370 13,0
12 ОСТ 34-10-611-93 180 260 370 16,0
13 ОСТ 34-10-611-93 180 460 370 28,0

Наименование Тип опоры Дн или Ау Допускаемая
вертикальная
нагрузка, Кн		 Количество
на короб, шт.		 Масса опоры, кг
01 ОСТ 34-10-610-93 1 325-920 28 2 10,1
02 ОСТ 34-10-610-93 2 630-2020 65 2 17,9

Наименование Допускаемая нагрузка, кН Высота блока, мм Масса
изделия, кг
на блок на пружину
01 ОСТ 34-10-745-93 4,5 1,26 660 5,8
02 ОСТ 34-10-745-93 4,5 2,73 660 6,8
03 ОСТ 34-10-745-93 15 5,24 760 13,6
04 ОСТ 34-10-745-93 15 8,00 760 15,4
05 ОСТ 34-10-745-93 24 11,67 815 20,3
06 ОСТ 34-10-745-93 24 16,34 815 22,6
07 ОСТ 34-10-745-93 24 19,66 865 27,4
08 ОСТ 34-10-745-93 34 26,34 870 43,5
06 ОСТ 34-10-745-93 48 32,60 1070 64,2
10 ОСТ 34-10-745-93 48 40,00 1070 69,2
11 ОСТ 34-10-745-93 55 48,60 1070 75,6
12 ОСТ 34-10-745-93 68 58,45 1025 97,9
13 ОСТ 34-10-745-93 4,5 1,26 510 4,3
14 ОСТ 34-10-745-93 4,5 2,73 510 4,9
15 ОСТ 34-10-745-93 15 5,24 610 10,00
16 ОСТ 34-10-745-93 15 8,00 610 11,1
17 ОСТ 34-10-745-93 24 11,67 665 14,7
18 ОСТ 34-10-745-93 24 16,34 665 16,1
19 ОСТ 34-10-745-93 24 19,66 665 19,8
20 ОСТ 34-10-745-93 34 26,34 720 32,1
21 ОСТ 34-10-745-93 48 32,60 820 44,4
22 ОСТ 34-10-745-93 48 40,00 820 47,5
23 ОСТ 34-10-745-93 55 48,60 820 50,1
24 ОСТ 34-10-745-93 68 58,45 825 69,56

Наименование Допускаемая нагрузка, кН Высота блока, мм Масса
изделия, кг
на блок на пружину
01 ОСТ 34-10-743-93 4,5 1,26 565 9,9
02 ОСТ 34-10-743-93 4,5 2,73 565 11,1
03 ОСТ 34-10-743-93 15 5,24 670 20,8
04 ОСТ 34-10-743-93 15 8,00 670 22,6
05 ОСТ 34-10-743-93 24 11,67 750 32,1
06 ОСТ 34-10-743-93 24 16,34 750 34,5
07 ОСТ 34-10-743-93 24 19,66 750 40,0
08 ОСТ 34-10-743-93 34 26,34 760 58,3
09 ОСТ 34-10-743-93 48 32,60 930 78,9
10 ОСТ 34-10-743-93 48 40,00 930 84,3
11 ОСТ 34-10-743-93 55 48,60 930 102,5
12 ОСТ 34-10-743-93 68 58,45 950 118,5
13 ОСТ 34-10-743-93 4,5 1,26 434 8,0
14 ОСТ 34-10-743-93 4,5 2,73 434 8,6
15 ОСТ 34-10-743-93 15 5,24 540 15,9
16 ОСТ 34-10-743-93 15 8,00 540 17,0
17 ОСТ 34-10-743-93 24 11,67 580 24,6
18 ОСТ 34-10-743-93 24 16,34 580 26,0
19 ОСТ 34-10-743-93 24 19,66 580 29,2
20 ОСТ 34-10-743-93 34 26,34 590 44,1
21 ОСТ 34-10-743-93 48 32,60 680 56,4
22 ОСТ 34-10-743-93 48 40,00 680 59,5
23 ОСТ 34-10-743-93 55 48,60 680 73,5
24 ОСТ 34-10-743-93 68 58,45 720 86,7

Мы продаем Опоры ОСТ 34.10.ХХХ-93 следующих видов


Блок ОСТ 34-10-744-93 пружинный сдвоенный

Блок ОСТ 34-10-744-93 пружинный сдвоенный


Блок ОСТ 34-10-729-93 подвески с проушиной

Блок ОСТ 34-10-729-93 подвески с проушиной


Блок ОСТ 34-10-728-93 подвески хомутовой

Блок ОСТ 34-10-728-93 подвески хомутовой


Блок ОСТ 34-10-727-93 подвески приварной

Блок ОСТ 34-10-727-93 подвески приварной


Блок ОСТ 34-10-726-93 подвески с опорной балкой

Блок ОСТ 34-10-726-93 подвески с опорной балкой


Блок ОСТ 34-10-725-93 подвески хомутовый

Блок ОСТ 34-10-725-93 подвески хомутовый


Блок ОСТ 34-10-724-93 подвески приварной

Блок ОСТ 34-10-724-93 подвески приварной


Опора ОСТ 34-10-623-93 скользящая и неподвижная

Опора ОСТ 34-10-623-93 скользящая и неподвижная


Опора ОСТ 34-10-622-93 трубчатая

Опора ОСТ 34-10-622-93 трубчатая


Опора ОСТ 34-10-621-93 сварных отводов

Опора ОСТ 34-10-621-93 сварных отводов


Опора ОСТ 34-10-620-93 с направляющим хомутом

Опора ОСТ 34-10-620-93 с направляющим хомутом


Блок ОСТ 34-10-730-93 подвески с серьгой

Блок ОСТ 34-10-730-93 подвески с серьгой


Блок ОСТ 34-10-731-93 подвески с плавником

Блок ОСТ 34-10-731-93 подвески с плавником


Блок ОСТ 34-10-732-93 подвески с траверсой

Блок ОСТ 34-10-732-93 подвески с траверсой


Тяга ОСТ 34-10-742-93 шарнирная

Тяга ОСТ 34-10-742-93 шарнирная


Тяга ОСТ 34-10-741-93 с ушком для подвесок

Тяга ОСТ 34-10-741-93 с ушком для подвесок


Блок ОСТ 34-10-740-93 крепления подвески

Блок ОСТ 34-10-740-93 крепления подвески


Тяга ОСТ 34-10-739-93 резьбовая с муфтой

Тяга ОСТ 34-10-739-93 резьбовая с муфтой


Лапа ОСТ 34-10-738-93 с накладкой

Лапа ОСТ 34-10-738-93 с накладкой


Балка ОСТ 34-10-737-93 опорная

Балка ОСТ 34-10-737-93 опорная


Хомут ОСТ 34-10-736-93 для вертикальных трубопроводов

Хомут ОСТ 34-10-736-93 для вертикальных трубопроводов


Хомут ОСТ 34-10-735-93 для горизонтальных трубопроводов

Хомут ОСТ 34-10-735-93 для горизонтальных трубопроводов


Плавник ОСТ 34-10-734-93 с накладкой

Плавник ОСТ 34-10-734-93 с накладкой


Проушина ОСТ 34-10-733-93 с накладкой

Проушина ОСТ 34-10-733-93 с накладкой


Опора ОСТ 34-10-619-93 катковая

Опора ОСТ 34-10-619-93 катковая


Опора ОСТ 34-10-618-93 хомутовая скользящая

Опора ОСТ 34-10-618-93 хомутовая скользящая


Опора ОСТ 34-10-617-93 хомутовая скользящая

Опора ОСТ 34-10-617-93 хомутовая скользящая


Опора ОСТ 34-10-616-93 приварная скользящая

Опора ОСТ 34-10-616-93 приварная скользящая


Опора ОСТ 34-10-615-93 скользящая неподвижная

Опора ОСТ 34-10-615-93 скользящая неподвижная


Втулка ОСТ 34-10-614-93 с колпаком

Втулка ОСТ 34-10-614-93 с колпаком


Втулка ОСТ 34-10-613-93 для прохода через перекрытие

Втулка ОСТ 34-10-613-93 для прохода через перекрытие


Блок ОСТ 34-10-612-93 двухкатковый пружинный

Блок ОСТ 34-10-612-93 двухкатковый пружинный


Блок ОСТ 34-10-611-93 двухкатковый

Блок ОСТ 34-10-611-93 двухкатковый


Опора ОСТ 34-10-610-93 неподвижная для вертикальных коробов

Опора ОСТ 34-10-610-93 неподвижная для вертикальных коробов


Блок ОСТ 34-10-745-93 пружинный опорный

Блок ОСТ 34-10-745-93 пружинный опорный


Блок ОСТ 34-10-743-93 пружинный

Блок ОСТ 34-10-743-93 пружинный

СОБСТВЕННОЕ ПРОИЗВОДСТВО

Площадь завода – 2 700 м2. Есть открытый и закрытый склад. В штате работает более 50 человек.
Производим более 200 тонн металлоконструкций в месяц. За 2015 год выпустили более 3 000 тонн продукции.
Продукция проходит испытания ОТК и лабораторные испытания, что подтверждено паспортом изделия и сертификатами на металл

Общий вид производства


Заготовительный участок


Участок плазменный
резки

Сварочный участок

Покраска продукции

Склад готовой продукции

ДОСТАВКА ПО РФ

СРОКИ РАБОТЫ

Средний срок производства партии:

5–10 дней против 20–30 у большинства производителей



Приступаем в день подписания договора. Берем срочные заказы со сроков "вчера"


Работаем без посредников, ожидания сырья и других тормозящих процесс факторов


На складе имеется запас металла, приступаем к работе сразу же

НАШИ КЛИЕНТЫ С 2007 ГОДА

ПРИМЕРЫ УСПЕШНОГО СОТРУДНИЧЕСТВА

ОТЗЫВЫ

    		•

ПОСТАВЛЯЕМ ОПОРЫ ДЛЯ КРУПНЕЙШИХ ИГРОКОВ ТЭК РОССИИ

Всего 10 лет назад мы начинали свою деятельность с 3-х станков в цеху, но уже сегодня Группа Компаний «Нефтемаш» объединяет 3 предприятия нефтяной столицы Татарстана, города Альметьевск, и производит емкостное оборудование и автоцистерны, фланцевый крепеж, металлоконструкции и грузозахватные приспособления. Совместно с Вами мы достигнем всех поставленных высот.
С уважением и надеждой на долгосрочное сотрудничество
Ермолаев Евгений Николаевич
Генеральный директор Группы кампаний «Нефтемаш»

Контакты

ООО ГК «Нефтемаш»

Республика Татарстан, г. Альметьевск, ул. Объездная, д.5

+7-913-236-02-89

Завод по производству
элементов трубопроводов

Группа компаний "Нефтемаш"

 Расчет заказа за 50 минут
Быстрая доставка по всей России		 +7-913-236-02-89
