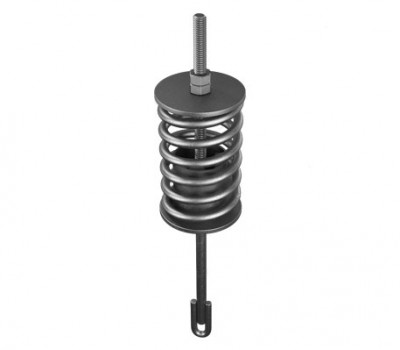

Напрямую с завода без наценокМы производим следующие модификации пружинных опорных блоков для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.60-80:
| Исполнение | Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила кН, (кгс) |
Диаметр шпильки, мм |
Высота, мм | Масса, кг | |
|---|---|---|---|---|---|---|
| Исполнение | Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила кН, (кгс) |
Диаметр шпильки, мм |
Высота, мм | Масса, кг | |
| Исполнение на рабочую деформацию 70 мм | ||||||
| 01 ОСТ108.275.60-80 | 1,28 (129,0) | 4,43 (450,0) | 12,00 | 600,00 | 5,60 | |
| 02 ОСТ108.275.60-80 | 2,75 (279,0) | 4,43 (450,0) | 12,00 | 600,00 | 6,10 | |
| 03 ОСТ108.275.60-80 | 5,26 (535,0) | 14,73 (1500,0) | 16,00 | 500,00 | 13,50 | |
| 04 ОСТ108.275.60-80 | 8,02 (816,0) | 14,73 (1500,0) | 16,00 | 500,00 | 14,60 | |
| 05 ОСТ108.275.60-80 | 11,69 (1191,0) | 14,73 (1500,0) | 16,00 | 500,00 | 15,80 | |
| 06 ОСТ108.275.60-80 | 16,36 (1667,0) | 23,55 (2400,0) | 20,00 | 600,00 | 18,80 | |
| 07 ОСТ108.275.60-80 | 19,68 (2006,0) | 23,55 (2400,0) | 20,00 | 600,00 | 21,10 | |
| 08 ОСТ108.275.60-80 | 26,36 (2687,0) | 33,36 (3400,0) | 24,00 | 800,00 | 37,80 | |
| 09 ОСТ108.275.60-80 | 32,62 (3326,0) | 44,15 (4500,0) | 27,00 | 800,00 | 47,50 | |
| 10 ОСТ108.275.60-80 | 40,02 (4081,0) | 53,96 (5500,0) | 30,00 | 800,00 | 54,20 | |
| 11 ОСТ108.275.60-80 | 48,62 (4956,0) | 78,47 (8000,0) | 36,00 | 800,00 | 74,80 | |
| 12 ОСТ108.275.60-80 | 58,47 (5961,0) | 78,47 (8000,0) | 36,00 | 1000,00 | 83,00 | |
| Исполнение на рабочую деформацию 140 мм | ||||||
| 13 ОСТ108.275.60-80 | 1.28 (129.0) | 4.43 (450.0) | 12.00 | 600.00 | 6,60 | |
| 14 ОСТ108.275.60-80 | 2.75 (279.0) | 4.43 (450.0) | 12.00 | 600.00 | 7,50 | |
| 15 ОСТ108.275.60-80 | 5.26 (535.0) | 14.73 (1500.0) | 16.00 | 500.00 | 16,50 | |
| 16 ОСТ108.275.60-80 | 8.02 (816.0) | 14.73 (1500.0) | 16.00 | 500.00 | 18,30 | |
| 17 ОСТ108.275.60-80 | 11.69 (1191.0) | 14.73 (1500.0) | 16.00 | 500.00 | 20,40 | |
| 18 ОСТ108.275.60-80 | 16.36 (1667.0) | 23.55 (2400.0) | 20.00 | 600.00 | 24,30 | |
| 19 ОСТ108.275.60-80 | 19.68 (2006.0) | 23.55 (2400.0) | 20.00 | 600.00 | 28,50 | |
| 20 ОСТ108.275.60-80 | 26.36 (2687.0) | 33.36 (3400.0) | 24.00 | 800.00 | 46,70 | |
| 21 ОСТ108.275.60-80 | 32.62 (3326.0) | 44.15 (4500.0) | 27.00 | 800.00 | 63,70 | |
| 22 ОСТ108.275.60-80 | 40.02 (4081.0) | 53.96 (5500.0) | 30.00 | 800.00 | 72,70 | |
| 23 ОСТ108.275.60-80 | 48.62 (4956.0) | 78.47 (8000.0) | 36.00 | 800.00 | 96,20 | |
| 24 ОСТ108.275.60-80 | 58.47 (5961.0) | 78.47 (8000.0) | 36.00 | 1000.00 | 106,00 | |
