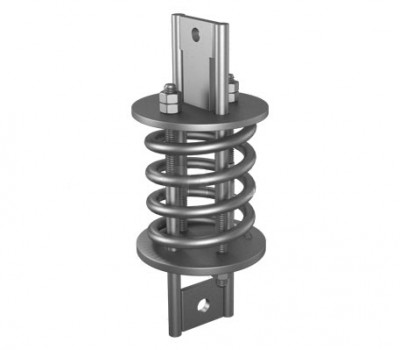

Напрямую с завода без наценокМы производим следующие модификации пружинных блоков для подвесок трубопроводов АЭС и ТЭЦ ОСТ 108.275.58-80:
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила кН, (кгс) |
Ширина, мм | Высота, мм | Масса, кг | |
|---|---|---|---|---|---|---|---|
| № | Исполнение | Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила кН, (кгс) |
Ширина, мм | Высота, мм | Масса, кг | |
| Исполнение пружинного блока на рабочую деформацию 70 мм | |||||||
| 1 | 01 ОСТ108.275.58-80 | 1,26 (128) | 4,41 (450) | 120,00 | 240,00 | 5,50 | |
| 2 | 02 ОСТ108.275.58-80 | 2,73 (278) | 4,41 (450) | 120,00 | 230,00 | 6,00 | |
| 3 | 03 ОСТ108.275.58-80 | 5,24 (534) | 14,71 (1500) | 170,00 | 380,00 | 13,90 | |
| 4 | 04 ОСТ108.275.58-80 | 8,00 (816) | 14,71 (1500) | 170,00 | 365,00 | 15,00 | |
| 5 | 05 ОСТ108.275.58-80 | 11,67 (1190) | 14,71 (1500) | 170,00 | 355,00 | 16,30 | |
| 6 | 06 ОСТ108.275.58-80 | 16,34 (1666) | 23,53 (2400) | 170,00 | 330,00 | 18,10 | |
| 7 | 07 ОСТ108.275.58-80 | 19,66 (2005) | 23,53 (2400) | 170,00 | 405,00 | 20,70 | |
| 8 | 08 ОСТ108.275.58-80 | 26,34 (2686) | 33,34 (3400) | 210,00 | 475,00 | 35,70 | |
| 9 | 09 ОСТ108.275.58-80 | 32,60 (3325) | 44,13 (4500) | 210,00 | 520,00 | 45,60 | |
| 10 | 10 ОСТ108.275.58-80 | 40,00 (4080) | 53,94 (5500) | 210,00 | 500,00 | 48,80 | |
| 11 | 11 ОСТ108.275.58-80 | 48,60 (4955) | 78,45 (8000) | 220,00 | 560,00 | 58,90 | |
| 12 | 12 ОСТ108.275.58-80 | 58,45 (5960) | 78,45 (8000) | 250,00 | 645,00 | 80,20 | |
| Исполнение пружинного блока на рабочую деформацию 140 мм | |||||||
| 1 | 13 ОСТ108.275.58-80 | 1.26 (128) | 4.41 (450) | 170,00 | 410,00 | 7,00 | |
| 2 | 14 ОСТ108.275.58-80 | 2.73 (278) | 4.41 (450) | 170,00 | 400,00 | 7,90 | |
| 3 | 15 ОСТ108.275.58-80 | 5.24 (534) | 14.71 (1500) | 241,00 | 440,00 | 17,10 | |
| 4 | 16 ОСТ108.275.58-80 | 8.00 (816) | 14.71 (1500) | 241,00 | 515,00 | 19,30 | |
| 5 | 17 ОСТ108.275.58-80 | 11.67 (1190) | 14.71 (1500) | 241,00 | 495,00 | 21,40 | |
| 6 | 18 ОСТ108.275.58-80 | 16.34 (1666) | 23.53 (2400) | 241,00 | 560,00 | 24,40 | |
| 7 | 19 ОСТ108.275.58-80 | 19.66 (2005) | 23.53 (2400) | 241,00 | 615,00 | 28,90 | |
| 8 | 20 ОСТ108.275.58-80 | 26.34 (2686) | 33.34 (3400) | 297,00 | 600,00 | 47,10 | |
| 9 | 21 ОСТ108.275.58-80 | 32.60 (3325) | 44.13 (4500) | 297,00 | 690,00 | 62,80 | |
| 10 | 22 ОСТ108.275.58-80 | 40.00 (4080) | 53.94 (5500) | 297,00 | 760,00 | 68,90 | |
| 11 | 23 ОСТ108.275.58-80 | 48.60 (4955) | 78.45 (8000) | 311,00 | 805,00 | 82,00 | |
| 12 | 24 ОСТ108.275.58-80 | 58.45 (5960) | 78.45 (8000) | 354,00 | 825,00 | 106,40 | |
