Опоры Серия 4.903-10, выпуск 4

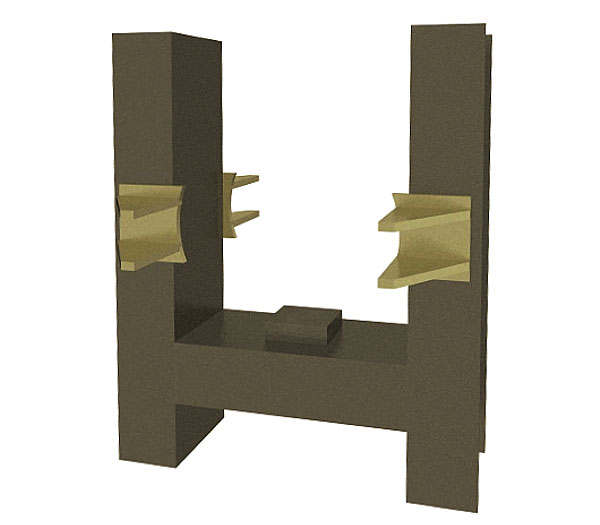

Опора Т46, изображение 1

Бесплатный расчет стоимости партии за 50 минут!




Прикрепите заявку и свои реквизиты - и мы сразу сможем выставить Вам счет.
 Соответствие ГОСТ, ОСТ, СТП
 Срок изготовления от 1 дня
 Специальные цены и скидки на объемы
 Напрямую с завода без наценок

Таблица с ценами на Опоры Серия 4.903-10, выпуск 4

Обозначение Dн Осевая сила
Q, mc		 Масса, кг
Т46.11 530 6 32,00
Т46.12 630 7 33,60
Т46.13 720 8 40,00
Т46.14 820 9 41,60

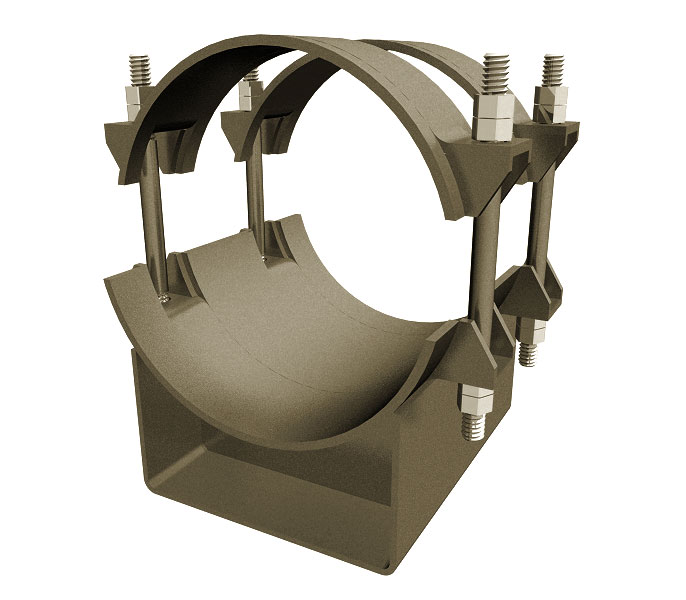

Обозначение Наружный диаметр, dн Высота, мм Масса, кг
Т44.01 377 100 40,9
Т44.02 150 43,6
Т44.03 200 46,2
Т44.04 426 100 46,9
Т44.05 150 50,6
Т44.06 200 53,3
Т44.07 480 100 75,8
Т44.08 150 81,3
Т44.09 200 86,9
Т44.10 530 100 81,5
Т44.11 150 87
Т44.12 200 92,8
Т44.13 630 100 99,5
Т44.14 150 105
Т44.15 200 111
Т44.16 720 100 193,4
Т44.17 150 205,7
Т44.18 200 218,1
Т44.19 820 100 210,7
Т44.20 150 220,6
Т44.21 200 232,4
Т44.22 920 100 263,8
Т44.23 150 276,2
Т44.24 200 289,1
Т44.25 1020 100 345
Т44.26 150 362,5
Т44.27 200 372,1
Т44.28 1220 100 368
Т44.29 150 385,5
Т44.30 200 405
Т44.31 1420 100 417,3
Т44.32 150 434,9
Т44.33 200 454,4

Обозначение Наружный диаметр, dн Высота, мм Масса, кг
Т12.01 57 100 3,8
Т12.02 150 4,7
Т12.03 200 5,6
Т12.04 76 100 4,1
Т12.05 150 4,9
Т12.06 200 6
Т12.07 89 100 4,3
Т12.08 150 5,2
Т12.09 200 6,2
Т12.10 108 100 5,8
Т12.11 150 6,9
Т12.12 200 8
Т12.13 133 100 6,8
Т12.14 150 7,8
Т12.15 200 8,9
Т12.16 159 100 7,5
Т12.17 150 8,5
Т12.18 200 9,5
Т12.19 194 100 21,4
Т12.20 150 24,1
Т12.21 200 27,1
Т12.22 219 100 22,3
Т12.23 150 24,9
Т12.24 200 27,6
Т12.25 273 100 25,9
Т12.26 150 28,9
Т12.27 200 31,5
Т12.28 325 100 30,4
Т12.29 150 33,3
Т12.30 200 36
Т12.31 377 100 33,5
Т12.32 150 36,2
Т12.33 200 38,8

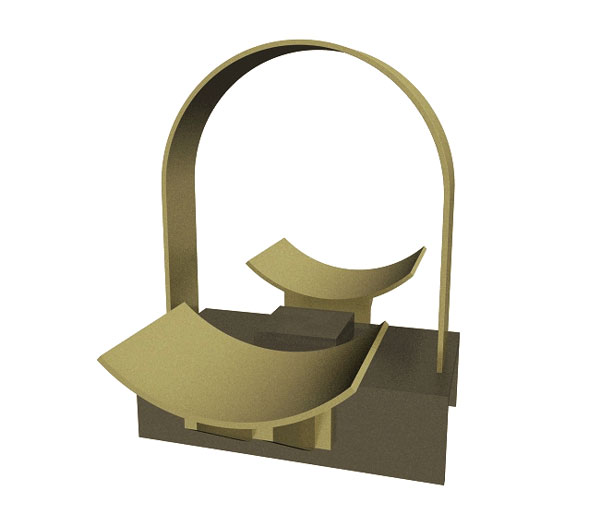

Обозначение Наружный диаметр трубопровода Dн Высота, мм Масса, кг
Т11.01 108 119 3,09
Т11.02 133 134 3,40
Т11.03 159 164 4,60
Т11.04 194 186 5,52
Т11.05 219 218 8,70
Т11.06 273 246 9,91
Т11.07 325 270 11,72
Т11.08 377 300 14,36
Т11.09 426 338 22,04
Т11.10 480 368 23,47
Т11.11 530 393 27,31
Т11.12 630 445 36,70
Т11.13 720 490 44,58
Т11.14 820 540 47,48
Т11.15 920 592 54,32
Т11.16 1020 642 61,78
Т11.17 108 119 3,48
Т11.18 133 134 3,78
Т11.19 159 164 4,96
Т11.20 194 186 5,88
Т11.21 219 218 8,94
Т11.22 273 246 9,14
Т11.23 325 270 13,14
Т11.24 377 300 15,90
Т11.25 426 338 23,70
Т11.26 480 368 25,24
Т11.27 530 393 29,26
Т11.28 630 445 40,08
Т11.29 720 490 48,20
Т11.30 820 540 51,44
Т11.31 920 592 58,62
Т11.32 1020 642 66,38

Обозначение Наружный диаметр, dн Масса, кг
Т10.04 194 1,14
Т10.05 219 1,76
Т10.06 273 2,16
Т10.07 325 4
Т10.08 377 5,66
Т10.09 426 6,32
Т10.10 480 9,68
Т10.11 530 10,68
Т10.12 630 12,66
Т10.13 720 14,46
Т10.14 820 16,42
Т10.15 920 30,78
Т10.16 1020 34,04
Т10.17 1220 48,98
Т10.18 1420 56,52
Т10.19 377 16,6
Т10.20 426 18,6
Т10.21 530 30,4
Т10.22 630 32,6
Т10.23 720 36,66
Т10.24 820 41,26
Т10.25 920 77,76
Т10.26 1020 85,54
Т10.27 1220 121,86
Т10.28 1420 140,74

Обозначение Наружный диаметр, dн Масса, кг
Т9.09 426 49,1
Т9.10 480 56,1
Т9.12 530 69,4
Т9.14 630 97,6
Т9.16 720 114,5
Т9.18 820 143,5
Т9.20 920 220,4
Т9.22 1020 261,8
Т9.24 1220 334,2
Т925 1420 264,5
Т9.26 429,2

Обозначение Наружный диаметр, dн Масса, кг
Т8.01 108 8,9
Т8.02 133 9,3
Т8.03 159 10,8
Т8.04 194 13
Т8.05 219 16,3
Т8.06 273 18,3
Т8.07 325 24,6
Т8.08 377 27,8
Т8.09 426 46,9
Т8.10 480 49,1
Т8.11 530 34,2
Т8.12 51,8
Т8.13 630 38,5
Т8.14 72,8
Т8.15 720 51,2
Т8.16 85,6
Т8.17 820 90,4
Т8.18 145,1
Т8.19 920 112
Т8.20 173,6
Т8.21 1020 125,8
Т8.22 202,2
Т8.23 1220 152,2
Т8.24 255
Т8.25 1420 202
Т8.26 393,4

Обозначение Dн S Осевая сила Q, mc Масса, кг
Для железобетонных
опорных конструкций		 Для стальных
опорных конструкций
Т7.09 426 7 40 40 70,40
Т7.09 426 9 60 60 70,40
Т7.10 480 7 45 45 74,10
Т7.10 480 8 65 65 74,10
Т7.11 530 7 45 45 87,40
Т7.11 530 8 55 55 87,40
Т7.11 530 9 70 70 87,40
Т7.12 630 7 55 55 104,00
Т7.12 630 9 85 85 104,00
Т7.12 630 10 85 100 104,00
Т7.12 630 11 85 120 104,00
Т7.13 720 8 75 75 129,50
Т7.13 720 10 90 100 129,50
Т7.13 720 11 90 125 129,50
Т7.13 720 12 90 150 129,50
Т7.14 820 8 80 80 134,70
Т7.14 820 9 90 90 134,70
Т7.14 820 10 100 100 134,70
Т7.14 820 12 100 150 134,70
Т7.15 920 8 75 75 155,70
Т7.15 920 9 100 100 155,70
Т7.15 920 10 110 120 155,70
Т7.15 920 14 110 180 155,70
Т7.16 1020 9 120 120 179,10
Т7.16 1020 10 130 140 179,10
Т7.16 1020 11 130 160 179,10
Т7.16 1020 12 130 175 179,10
Т7.16 1020 14 130 220 179,10
Т7.17 1220 9 90 90 226,60
Т7.17 1220 11 110 110 226,60
Т7.17 1220 12 130 130 226,60
Т7.17 1220 14 145 170 226,60
Т7.18 1420 10 100 100 271,70
Т7.18 1420 14 170 170 271,70

Обозначение Dн S H B L j k m Осевая сила Q, mc Масса, кг
Т6.01 108 4 238 70 170 115 4 30 5 5,20
Т6.02 133 4 268 80 180 115 4 30 5 5,60
Т6.03 159 4,5 328 90 190 117 4 30 6 7,80
Т6.04 194 5 372 100 200 117 6 30 8 9,20
Т6.05 219 6 432 120 228 137 6 30 9 14,40
Т6.05 219 7 432 120 228 137 6 30 10 14,40
Т6.06 273 7 492 120 228 137 6 80 10 14,10
Т6.06 273 8 492 120 228 137 6 80 12 14,10
Т6.07 325 7 542 120 228 167 6 80 10 16,50
Т6.07 325 8 542 120 228 167 6 80 15 16,50
Т6.08 377 9 596 140 240 167 7 80 15 20,80
Т6.09 426 7 676 160 260 200 7 80 12 36,20
Т6.09 426 9 676 160 260 200 7 80 18 36,20
Т6.10 480 7 736 180 280 200 7 80 12 37,00
Т6.10 480 8 736 180 280 200 7 80 15 37,00
Т6.11 530 7 786 200 300 230 7 80 12 43,70
Т6.11 530 8 786 200 300 230 7 80 14 43,70
Т6.11 530 9 786 200 300 230 7 80 18 43,70
Т6.12 630 7 890 240 340 230 8 150 14 52,00
Т6.12 630 9 890 240 340 230 8 150 20 52,00
Т6.12 630 10 890 240 340 230 8 150 26 52,00
Т6.12 630 11 890 240 340 230 8 150 30 52,00
Т6.13 720 8 980 280 380 270 8 150 16 64,80
Т6.13 720 10 980 280 380 270 8 150 24 64,80
Т6.13 720 11 980 280 380 270 8 150 30 64,80
Т6.13 720 12 980 280 380 270 8 150 35 64,80
Т6.14 820 8 1080 300 400 270 8 150 16 67,30
Т6.14 820 9 1080 300 400 270 8 150 20 67,30
Т6.14 820 10 1080 300 400 270 8 150 26 67,30
Т6.14 820 12 1080 300 400 270 8 150 38 67,30
Т6.15 920 8 1184 320 420 270 8 150 16 77,80
Т6.15 920 9 1184 320 420 270 8 150 20 77,80
Т6.15 920 10 1184 320 420 270 8 150 25 77,80
Т6.15 920 12 1184 320 420 270 8 150 50 77,80
Т6.16 1020 9 1284 360 460 290 10 150 24 89,60
Т6.16 1020 10 1284 360 460 290 10 150 28 89,60
Т6.16 1020 11 1284 360 460 290 10 150 35 89,60
Т6.16 1020 12 1284 360 460 290 10 150 40 89,60
Т6.16 1020 14 1284 360 460 290 10 150 55 89,60
Т6.17 1220 9 1504 400 500 340 10 150 30 113,30
Т6.17 1220 11 1504 400 500 340 10 150 40 113,30
Т6.17 1220 12 1504 400 500 340 10 150 50 113,30
Т6.17 1220 14 1504 400 500 340 10 150 60 113,30
Т6.18 1420 10 1704 500 600 340 10 150 35 135,80
Т6.18 1420 14 1704 500 600 340 10 150 60 135,80
Т6.19 194 5 372 100 200 117 6 30 10 11,80
Т6.20 219 6 432 120 228 137 6 30 14 17,60
Т6.20 219 7 432 120 228 137 6 30 12 17,60
Т6.21 273 7 492 120 228 137 6 80 12 17,30
Т6.21 273 8 492 120 228 137 6 80 15 17,30
Т6.22 325 7 542 120 228 167 6 80 12 20,80
Т6.22 325 8 542 120 228 167 6 80 18 20,80
Т6.23 377 9 596 140 240 167 7 80 20 27,50
Т6.24 426 7 676 160 260 200 7 80 15 44,20
Т6.24 426 9 676 160 260 200 7 80 25 44,20
Т6.25 480 7 736 180 280 200 7 80 15 47,10
Т6.25 480 8 736 180 280 200 7 80 20 47,10
Т6.26 530 7 786 200 300 230 7 80 18 56,70
Т6.26 530 8 786 200 300 230 7 80 20 56,70
Т6.26 530 9 786 200 300 230 7 80 25 56,70
Т6.27 630 7 890 240 340 230 8 150 20 71,10
Т6.27 630 9 890 240 340 230 8 150 30 71,10
Т6.27 630 10 890 240 340 230 8 150 38 71,10
Т6.27 630 11 890 240 340 230 8 150 42 71,10
Т6.28 720 8 980 280 380 270 8 150 25 90,60
Т6.28 720 10 980 280 380 270 8 150 35 90,60
Т6.28 720 11 980 280 380 270 8 150 45 90,60
Т6.28 720 12 980 280 380 270 8 150 55 90,60
Т6.29 820 8 1080 300 400 270 8 150 25 94,60
Т6.29 820 9 1080 300 400 270 8 150 30 94,60
Т6.29 820 10 1080 300 400 270 8 150 35 94,60
Т6.29 820 12 1080 300 400 270 8 150 55 94,60
Т6.30 920 8 1184 320 420 270 8 150 25 112,20
Т6.30 920 9 1184 320 420 270 8 150 30 112,20
Т6.30 920 10 1184 320 420 270 8 150 40 112,20
Т6.30 920 12 1184 320 420 270 8 150 70 112,20
Т6.31 1020 9 1284 360 460 290 10 150 35 132,20
Т6.31 1020 10 1284 360 460 290 10 150 40 132,20
Т6.31 1020 11 1284 360 460 290 10 150 50 132,20
Т6.31 1020 12 1284 360 460 290 10 150 65 132,20
Т6.31 1020 14 1284 360 460 290 10 150 80 132,20
Т6.32 1220 9 1504 400 500 340 10 150 45 169,30
Т6.32 1220 11 1504 400 500 340 10 150 55 169,30
Т6.32 1220 12 1504 400 500 340 10 150 65 169,30
Т6.32 1220 14 1504 400 500 340 10 150 85 169,30
Т6.33 1420 10 1704 500 600 340 10 150 50 205,80
Т6.33 1420 14 1704 500 600 340 10 150 85 205,80

Обозначение Наружный диаметр, dн Масса, кг
Т5.02 133 8,8
Т5.03 159 13,2
Т5.04 194 13,7
Т5.05 219 23,3
Т5.06 273 22,5
Т5.07 325 25,2
Т5.08 377 28,3
Т5.09 426 53,4
Т5.10 480 53,8
Т5.11 530 54,5
Т5.12 630 57,7
Т5.13 720 76,8
Т5.14 820 80
Т5.15 920 84,8
Т5.16 1020 97,6
Т5.17 1220 117,6
Т5.18 1420 132

Обозначение Наружный диаметр, dн Масса, кг
Т4.01 108 4,24
Т4.02 133 4,4
Т4.03 159 6,6
Т4.04 194 6,88
Т4.05 219 11,64
Т4.06 273 11,28
Т4.07 325 12,6
Т4.08 377 14,16
Т4.09 426 26,72
Т4.10 480 26,92
Т4.11 530 32,32
Т4.12 630 33,88
Т4.13 720 38,4
Т4.14 820 40
Т4.15 920 42,4
Т4.16 1020 48,8
Т4.17 1220 58,8
Т4.18 1420 66

Обозначение Наружный диаметр, dн Масса, кг
Т3.01 32 0,33
Т3.02 38 0,34
Т3.03 45 0,35
Т3.04 57 0,37
Т3.05 76 0,46
Т3.06 89 0,49
Т3.07 108 1,18
Т3.08 133 1,24
Т3.09 159 1,3
Т3.10 194 1,38
Т3.11 219 1,45

Мы продаем Опоры Серия 4.903-10, выпуск 4 следующих видов

СОБСТВЕННОЕ ПРОИЗВОДСТВО

Площадь завода – 2 700 м2. Есть открытый и закрытый склад. В штате работает более 50 человек.
Производим более 200 тонн металлоконструкций в месяц. За 2015 год выпустили более 3 000 тонн продукции.
Продукция проходит испытания ОТК и лабораторные испытания, что подтверждено паспортом изделия и сертификатами на металл

Общий вид производства


Заготовительный участок


Участок плазменный
резки

Сварочный участок

Покраска продукции

Склад готовой продукции

ДОСТАВКА ПО РФ

СРОКИ РАБОТЫ

Средний срок производства партии:

5–10 дней против 20–30 у большинства производителей



Приступаем в день подписания договора. Берем срочные заказы со сроков "вчера"


Работаем без посредников, ожидания сырья и других тормозящих процесс факторов


На складе имеется запас металла, приступаем к работе сразу же

НАШИ КЛИЕНТЫ С 2007 ГОДА

ПРИМЕРЫ УСПЕШНОГО СОТРУДНИЧЕСТВА

ОТЗЫВЫ

    		•

ПОСТАВЛЯЕМ ОПОРЫ ДЛЯ КРУПНЕЙШИХ ИГРОКОВ ТЭК РОССИИ

Всего 10 лет назад мы начинали свою деятельность с 3-х станков в цеху, но уже сегодня Группа Компаний «Нефтемаш» объединяет 3 предприятия нефтяной столицы Татарстана, города Альметьевск, и производит емкостное оборудование и автоцистерны, фланцевый крепеж, металлоконструкции и грузозахватные приспособления. Совместно с Вами мы достигнем всех поставленных высот.
С уважением и надеждой на долгосрочное сотрудничество
Ермолаев Евгений Николаевич
Генеральный директор Группы кампаний «Нефтемаш»

Контакты

ООО ГК «Нефтемаш»

Республика Татарстан, г. Альметьевск, ул. Объездная, д.5

+7-913-236-02-89

Завод по производству
элементов трубопроводов

Группа компаний "Нефтемаш"

 Расчет заказа за 50 минут
Быстрая доставка по всей России		 +7-913-236-02-89
