Опоры Серия 5.903-13, выпуск 6 – Завод по производству опор трубопроводов
Опоры » Опоры Серия 5.903-13, выпуск 6

Опоры Серия 5.903-13, выпуск 6


Опора ТС-678.00.000, изображение 1

Бесплатный расчет стоимости партии за 50 минут!




Прикрепите заявку и свои реквизиты - и мы сразу сможем выставить Вам счет.
 Соответствие ГОСТ, ОСТ, СТП
 Срок изготовления от 1 дня
 Специальные цены и скидки на объемы
 Напрямую с завода без наценок

Таблица с ценами на Опоры Серия 5.903-13, выпуск 6

Обозначение Dн* Допускаемая вертикальная
нагрузка кН (кгс)		 Масса, кг
ТС-678.00.000 СБ 273 35 (3500) 31,9
ТС-678.00.000-01 325 45 (4500) 44,3
ТС-678.00.000-02 377 35 (3500) 38,5
ТС-678.00.000-03 62 (6200) 60,7
ТС-678.00.000-04 426 45 (4500) 49,6
ТС-678.00.000-05 530 70 (7000) 72,1
ТС-678.00.000-06 630 80,4
ТС-678.00.000-07 273 35 (3500) 31,9
ТС-678.00.000-08 325 45 (4500) 46,6
ТС-678.00.000-09 377 35 (3500) 49,3
ТС-678.00.000-10 62 (6200) 60,7
ТС-678.00.000-11 426 45 (4500) 49,6
ТС-678.00.000-12 530 70 (7000) 75,9
ТС-678.00.000-13 630 80,4

Обозначение Dн Допускаемая
нагрузка кН (кгс)
ТС-676.00.000 25 1,0 (100)
ТС-676.00.000-01 32
ТС-676.00.000-02 38
ТС-676.00.000-03 45 1,5 (150)
ТС-676.00.000-04 25 1,0 (100)
ТС-676.00.000-05 32
ТС-676.00.000-06 38
ТС-676.00.000-07 45 1,5 (150)
ТС-676.00.000 25 1,0 (100)
ТС-676.00.000-01 32
ТС-676.00.000-02 38
ТС-676.00.000-03 45 1,5 (150)
ТС-676.00.000-04 25 1,0 (100)
ТС-676.00.000-05 32
ТС-676.00.000-06 38
ТС-676.00.000-07 45 1,5 (150)
ТС-676.00.000 25 1,0 (100)
ТС-676.00.000-01 32
ТС-676.00.000-02 38
ТС-676.00.000-03 45 1,5 (150)
ТС-676.00.000-04 25 1,0 (100)
ТС-676.00.000-05 32
ТС-676.00.000-06 38
ТС-676.00.000-07 45 1,5 (150)
ТС-676.00.000 25 1,0 (100)
ТС-676.00.000-01 32
ТС-676.00.000-02 38
ТС-676.00.000-03 45 1,5 (150)
ТС-676.00.000-04 25 1,0 (100)
ТС-676.00.000-05 32
ТС-676.00.000-06 38
ТС-676.00.000-07 45 1,5 (150)
ТС-676.00.000 25 1,0 (100)
ТС-676.00.000-01 32
ТС-676.00.000-02 38
ТС-676.00.000-03 45 1,5 (150)
ТС-676.00.000-04 25 1,0 (100)
ТС-676.00.000-05 32
ТС-676.00.000-06 38
ТС-676.00.000-07 45 1,5 (150)

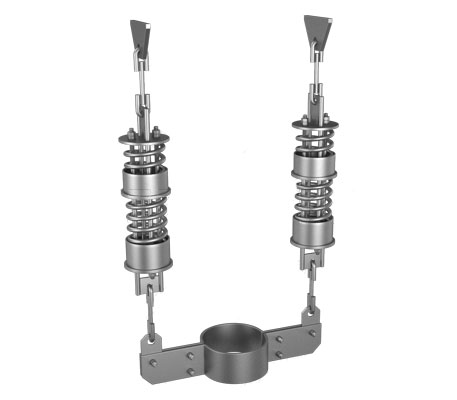

Обозначение Dн Масса, кг
ТС-690.00.000СБ 159 86,7
ТС-690.00.000-01 219 97,0
ТС-690.00.000-02 273 153,8
ТС-690.00.000-03 325 154,8
ТС-690.00.000-04 377 195,0
ТС-690.00.000-05 426 263,6
ТС-690.00.000-06 530 269,7
ТС-690.00.000-07 463,0
ТС-690.00.000-08 630 279,8
ТС-690.00.000-09 475,4
ТС-690.00.000-10 720 404,6
ТС-690.00.000-11 578,8
ТС-690.00.000-12 820 416,7
ТС-690.00.000-13 593,4
ТС-690.00.000-14 920 429,7
ТС-690.00.000-15 608,8
ТС-690.00.000-16 1020 655,2
ТС-690.00.000-17 1220 689,0
ТС-690.00.000-18 1420 713,0

Обозначение Dн Масса, кг
ТС-689.00.000СБ 377 110,8
ТС-689.00.000-01 237,6
ТС-689.00.000-02 426 245,0
ТС-689.00.000-03 209,2
ТС-689.00.000-04 530 220,8
ТС-689.00.000-05 261
ТС-689.00.000-06 630 243,4
ТС-689.00.000-07 320,2
ТС-689.00.000-08 720 298,2
ТС-689.00.000-09 497,8
ТС-689.00.000-10 820 307.0
ТС-689.00.000-11 653,6
ТС-689.00.000-12 920 377,0
ТС-689.00.000-13 766,8
ТС-689.00.000-14 1020 652,0
ТС-689.00.000-15 821,4
ТС-689.00.000-16 1220 883,6
ТС-689.00.000-17 1420 945,8

Обозначение Dн Рабочая деформация
пружины		 Масса, кг
ТС-688.00.000СБ 377 210 223,0
ТС-688.00.000-01 280 250,4
ТС-688.00.000-02 426 210 299,1
ТС-688.00.000-03 280 347,7
ТС-688.00.000-04 530 210 315,2
ТС-688.00.000-05 280 377,0
ТС-688.00.000-06 630 210 330,0
ТС-688.00.000-07 280 382,8
ТС-688.00.000-08 720 210 403,9
ТС-688.00.000-09 280 460,5
ТС-688.00.000-10 820 210 419,8
ТС-688.00.000-11 280 476,4
ТС-688.00.000-12 920 210 430,6
ТС-688.00.000-13 280 487,2
ТС-688.00.000-14 1020 210 438,3
ТС-688.00.000-15 280 494,9
ТС-688.00.000-16 1220 210 453,7
ТС-688.00.000-17 280 510,3
ТС-688.00.000-18 1420 210 449,3
ТС-688.00.000-19 280 505,9

Обозначение Dн Допускаемая нагрузка кН (кгс) Рабочая деформация
пружины		 Масса, кг
на блок на пружину
ТС-687.00.000 СБ 159 11 (1100) 16,7 (1666) 210 63,1
ТС-687.00.000-01 280 69,4
ТС-687.00.000-02 219 24 (2400) 20,0 (2005) 210 74,1
ТС-687.00.000-03 280 89,5
ТС-687.00.000-04 273 34 (3400) 26,9 (2686) 210 109,6
ТС-687.00.000-05 280 123,3
ТС-687.00.000-06 325 48 (4800) 40,8 (4080) 210 157,0
ТС-687.00.000-07 280 183,4
ТС-687.00.000-08 377 210 161,5
ТС-687.00.000-09 280 185,6
ТС-687.00.000-10 426 55 (5500) 49,6 (4955) 210 189,7
ТС-687.00.000-11 280 218,0
ТС-687.00.000-12 159 11 (1100) 16,7 (1666) 70 35,0
ТС-687.00.000-13 140 43,5
ТС-687.00.000-14 219 24 (2400) 20,0 (2005) 70 43,1
ТС-687.00.000-15 140 53,9
ТС-687.00.000-16 273 34 (3400) 26,9 (2686) 70 64,2
ТС-687.00.000-17 140 118,4
ТС-687.00.000-18 325 48 (4800) 40,8 (4080) 70 89,4
ТС-687.00.000-19 140 114,2
ТС-687.00.000-20 377 70 90,2
ТС-687.00.000-21 140 115,0
ТС-687.00.000-22 426 55 (5500) 49,6 (4955) 70 105,5
ТС-687.00.000-23 140 134,5

Обозначение Допускаемая нагрузка
на блок, кН (кгс)		 Сила пружины
при рабочей
деформации, (кгс)		 S Масса, кг

С прогибом пружин 210мм
ТС-686.00.000 СБ 450 128 10 13,5
ТС-686.00.000-01 278 15,4
ТС-686.00.000-02 1500 534 12 28,6
ТС-686.00.000-03 816 31,6
ТС-686.00.000-04 2400 1190 16 45,3
ТС-686.00.000-05 1666 49,0
ТС-686.00.000-06 2005 58,1
ТС-686.00.000-07 3400 2686 20 83,9
ТС-686.00.000-08 4800 3325 114,0
ТС-686.00.000-09 4080 122,6
ТС-686.00.000-10 5500 4955 149,7
ТС-686.00.000-11 6800 5960 25 173,8

С прогибом пружин 280мм
ТС-686.00.000-12 450 128 10 15,7
ТС-686.00.000-13 278 18,1
ТС-686.00.000-14 1500 534 12 33,5
ТС-686.00.000-15 816 37,1
ТС-686.00.000-16 2400 1190 16 52,8
ТС-686.00.000-17 1666 57,5
ТС-686.00.000-18 2005 73,5
ТС-686.00.000-19 3400 2686 20 97,6
ТС-686.00.000-20 4800 3325 138,3
ТС-686.00.000-21 4080 149,0
ТС-686.00.000-22 5500 4955 178,0
ТС-686.00.000-23 6800 5960 25 205,0

Обозначение Dн Допускаемая
нагрузка кН (кгс)		 Масса, кг
ТС-685.00.000 СБ 57 2,0 (200) 2,3
ТС-685.00.000-01 76 2,7
ТС-685.00.000-02 89 3,0 (300) 2,7
ТС-685.00.000-03 108 6,0 (600) 4,4
ТС-685.00.000-04 133 4,6
ТС-685.00.000-05 159 12,0 (1200) 12,4
ТС-685.00.000-06 219 19,0 (1900) 14,3
ТС-685.00.000-07 273 38,0 (3800) 19,9
ТС-685.00.000-08 325 25,4
ТС-685.00.000-09 377 42,0 (4200) 31,2
ТС-685.00.000-10 426 60,0 (6000) 48,6
ТС-685.00.000-11 530 52,6
ТС-685.00.000-12 630 65,0
ТС-685.00.000-13 57 2,0 (200) 3,9
ТС-685.00.000-14 76 4,2
ТС-685.00.000-15 89 3,0 (300) 4,3
ТС-685.00.000-16 108 6,0 (600) 7,4
ТС-685.00.000-17 133 7,6
ТС-685.00.000-18 159 12,0 (1200) 18,0
ТС-685.00.000-19 219 19,0 (1900) 19,9
ТС-685.00.000-20 273 38,0 (3800) 35,5
ТС-685.00.000-21 325 41,0
ТС-685.00.000-22 377 42,0 (4200) 46,8
ТС-685.00.000-23 426 60,0 (6000) 73,0
ТС-685.00.000-24 530 77,0
ТС-685.00.000-25 630 85,2

Обозначение Dн Допускаемая
нагрузка кН (кгс)		 Масса, кг
ТС-682.00.000 СБ 57 2,0 (200) 2,3
ТС-682.00.000-01 76 2,7
ТС-682.00.000-02 89 3,0 (300) 2,7
ТС-682.00.000-03 108 6,0 (600) 4,4
ТС-682.00.000-04 133 4,6
ТС-682.00.000-05 159 12,0 (1200) 12,4
ТС-682.00.000-06 219 19,0 (1900) 14,3
ТС-682.00.000-07 273 38,0 (3800) 19,9
ТС-682.00.000-08 325 25,4
ТС-682.00.000-09 377 42,0 (4200) 31,2
ТС-682.00.000-10 426 60,0 (6000) 48,6
ТС-682.00.000-11 530 52,6
ТС-682.00.000-12 630 65,0
ТС-682.00.000-13 57 2,0 (200) 3,9
ТС-682.00.000-14 76 4,2
ТС-682.00.000-15 89 3,0 (300) 4,3
ТС-682.00.000-16 108 6,0 (600) 7,4
ТС-682.00.000-17 133 7,6
ТС-682.00.000-18 159 12,0 (1200) 18,0
ТС-682.00.000-19 219 19,0 (1900) 19,9
ТС-682.00.000-20 273 38,0 (3800) 35,5
ТС-682.00.000-21 325 41,0
ТС-682.00.000-22 377 42,0 (4200) 46,8
ТС-682.00.000-23 426 60,0 (6000) 73,0
ТС-682.00.000-24 530 77,0
ТС-682.00.000-25 630 85,2

Обозначение Dн Допускаемая
нагрузка кН (кгс)		 А L Масса, кг
ТС-681.00.000 СБ 32 20 (200) 300 Lт+175 2,3
ТС-681.00.000-01 38 310 2,7
ТС-681.00.000-02 45 320

Обозначение Dн Допускаемая вертикальная
нагрузка кН (кгс)		 Масса, кг
ТС-680.00.000 СБ 377 60 (6000) 47,2
ТС-680.00.000-01 62,2
ТС-680.00.000-02 426 75 (7500) 64,4
ТС-680.00.000-03 91,8
ТС-680.00.000-04 530 100 (10000) 77,4
ТС-680.00.000-05 104,8
ТС-680.00.000-06 630 125 (12500) 103,2
ТС-680.00.000-07 138,4
ТС-680.00.000-08 720 155 (15500) 141,6
ТС-680.00.000-09 176,8
ТС-680.00.000-10 820 200 (20000) 186,8
ТС-680.00.000-11 247,4
ТС-680.00.000-12 920 220 (22000) 200,6
ТС-680.00.000-13 261,2
ТС-680.00.000-14 1020 300 (30000) 297,2
ТС-680.00.000-15 380,0
ТС-680.00.000-16 1220 307,2
ТС-680.00.000-17 389,4
ТС-680.00.000-18 1420 318,8
ТС-680.00.000-19 401,0

Обозначение Dн Допускаемая вертикальная
нагрузка кН (кгс)		 Масса, кг
ТС-679.00.000СБ 426 68,0 (6800) 91,3
ТС-679.00.000- 01 530 120,0 (12000) 124,4
ТС-679.00.000- 02 630 122,1
ТС-679.00.000- 03 426 68,0 (6800) 98,1
ТС-679.00.000- 04 530 120,0 (12000) 135,6
ТС-679.00.000- 05 630 153,3

Обозначение Dн Допускаемая
нагрузка кН (кгс)		 Масса, кг
ТС-677.00.000 СБ 57 1,5 (150) 1,5
ТС-677.00.000-01 76 1,6
ТС-677.00.000-02 89 3,0 (300)
ТС-677.00.000-03 108 5,0 (500) 4,7
ТС-677.00.000-04 133 8,0 (800) 4,9
ТС-677.00.000-05 159 12,0 (1200) 5,5
ТС-677.00.000-06 219 20,0 (2000) 10,8
ТС-677.00.000-07 273 26,0 (2600) 19,1
ТС-677.00.000-08 325 35,0 (3500) 20,2
ТС-677.00.000-09 377 40,0 (4000) 33,3
ТС-677.00.000-10 426 45,0 (4500) 35,6
ТС-677.00.000-11 530 38,3
ТС-677.00.000-12 57 1,5 (150) 1,7
ТС-677.00.000-13 76 1,8
ТС-677.00.000-14 89 3,0 (300) 1,9
ТС-677.00.000-15 108 5,0 (500) 4,3
ТС-677.00.000-16 133 8,0 (800) 4,9
ТС-677.00.000-17 159 12,0 (1200) 5,1
ТС-677.00.000-18 219 20,0 (2000) 10,7
ТС-677.00.000-19 273 26,0 (2600) 17,0
ТС-677.00.000-20 325 35,0 (3500) 21,2
ТС-677.00.000-21 377 40,0 (4000) 35,1
ТС-677.00.000-22 426 45,0 (4500) 37,4
ТС-677.00.000-23 530 40,1

Мы продаем Опоры Серия 5.903-13, выпуск 6 следующих видов
